При расчете каскадного дренажа LORO-X DUOSTREAM с многоэтажными водостоками необходимо учитывать, что дренаж с каждого этажа суммируется в коллекторной линии (ручье), идущей сверху вниз. Поскольку отток увеличивается по всему пути вниз, «нижний» этаж имеет решающее значение, поскольку он ограничивает общую производительность потока.

Далее мы хотели бы на примере описать процедуру проектирования системы с многоэтажными стоками и напорным гравитационным стоком.

Расчет расхода воды в л/с можно выполнить с помощью онлайн-расчета точно так же, как и при обычном водоотводе с кровли для каждого этажа.

Затем описывается ход линии потока 1 (основной дренаж) и потока 2 (аварийный дренаж). Складывается отток QMain и QNot на этаж, проверяется высота водосточной трубы на этаж (соблюдайте ограничение не менее 2,5 м!) и проверяется длина горизонтальной перекоса на этаж (соблюдайте ограничение не более 8 м!).

Наконец, определяется сумма оттока на линию (обратите внимание на ограничение в 4 л/с или 8 л/с на поток!).

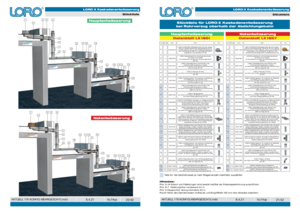

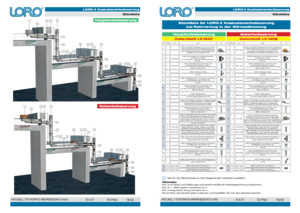

Затем определяется список деталей для потока 1 и потока 2. Для этого можно использовать один из шаблонов, подготовленных LORO (ссылка рядом с этим текстом). В PDF-файле вы найдете стандартные списки деталей для коробления в теплоизоляции или над уплотнительной мембраной.

Эти шаблоны теперь должны быть адаптированы только к объектам, в зависимости от высоты водосточных труб и длины горизонтальных основ. Элементы с синим фоном в списке деталей должны быть подсчитаны несколько раз в зависимости от количества этажей.

Если одно из указанных ограничений не может быть соблюдено, пожалуйста, контакт ЛОРО.

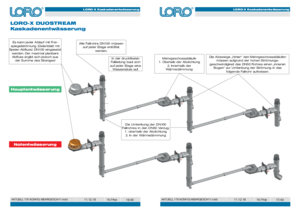

Для краткого обзора мы обобщили важные принципы проектирования каскадного дренажа DUOSTREAM с напорным гравитационным потоком в соседнем PDF-файле:

- Максимальный отток получается из суммы строки!
- Водосток с самотеком.
- Многоуровневые водостоки с кромкой для самотечного дренажа, наружной трубой для самотечного дренажа и внутренней трубой для напорного дренажа.

- В водосточная труба, устойчивая к давлению На каждом этаже создается водно-воздушный столб, контролируемый путем измерений и расчетов.
- Водосточные трубы DN100 должны иметь вентиляционные отверстия на каждом этаже для вентиляции с целью безопасного заполнения водосточной трубы без попадания воздуха.
- отвлечение из водосточной трубы с максимальным диаметром DN100 под избыточным давлением переходит в водосточную трубу с максимальным диаметром DN50.

- В связи с высокой скоростью потока в трубе DN50 ответвления «за» многоэтажными водостоками должны иметь « внутренний изгиб «для отвода напорного потока в следующую открытую водосточную трубу.

Рассчитайте требуемый дренаж для основного дренажа (QrMain) и аварийного дренажа (QrNot) для крыши и террасы на крыше, используя онлайн расчет .

Основной дренаж потока 1

QrОсновная крыша = 1,5 л/с
QrГлавная средняя терраса на крыше = 0,9 л/с
QrMain нижняя терраса на крыше = 0,9 л/с

Аварийный дренаж потока 2

QrАварийная крыша = 1,5 л/с
QrАварийная средняя терраса на крыше = 0,9 л/с
QrАварийная нижняя терраса на крыше = 0,9 л/с

Проверьте, меньше ли сумма на поток (из шага 5) или равна ли она максимальному расходу самого нижнего стока террасы на крыше. Распределение притока на этажах выше может быть распределено по-разному на этажах в зависимости от собственности. Решающим фактором в этом тесте является сумма на самом нижнем стоке террасы на крыше.

Превышает сумму потока с один Труба DN 50 4 л/с, это DUOSTREAM для высокой производительности для использования с двойной трубой DN50 с производительностью до 8 л/с.

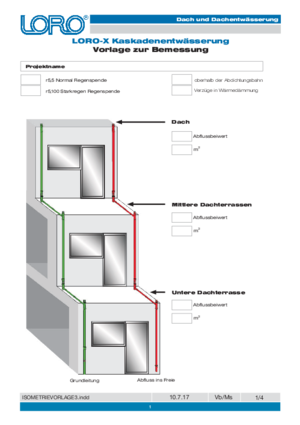

Определите высоту водосточных труб от верхнего этажа до нижнего этажа, измеренную от нижнего края сборного резервуара до середины горизонтального короба.

Для того чтобы создать достаточное избыточное давление в водосточной трубе DN100, высота водосточной трубы, используемой для измерения от каждого этажа до этажа ниже, должна быть не менее 2,5 м.

H1 — высота водосточной трубы от крыши до средней террасы крыши.
Н1 = 2,75 м.

H2 — высота водосточной трубы от средней террасы крыши до нижней террасы крыши.
Н2 = 2,75 м.
