Балконный дренаж LORO-X серии E и F с соединительным рукавом
Соединительные рукава.
Серия E включает в себя отдельные трапы с соединительным рукавом и пластиковым торцевым экраном.
Серия F включает в себя отдельные сливы с соединительным рукавом с регулируемым по высоте держателем сетки и концевым сеткой из нержавеющей стали.
Серии E и F стандартно изготавливаются из горячеоцинкованной стали с дополнительным покрытием. По запросу возможно изготовление из цельной меди.
Примеры применения Серии E и F
Балконы с гидроизоляционными мембранами, плиткой или плитами. Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре. Системы водоотвода для балконов LORO-X .
.
![[Translate to EN:] Balkonabläufe Serie E einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/2/e/csm_SerE_1teilig_Platten_8c53860d4e.png "[Translate to EN:] Balkonabläufe Serie E einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie E zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/d/1/csm_SerE_2teilig_Platten_a23e316764.png "[Translate to EN:] Balkonabläufe Serie E zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie E Auslauf seitlich zweiteilig für Balkone mit Wärmedämmung, Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/8/e/csm_SerE_seitlich_2teilig_c468d66118.png "[Translate to EN:] Balkonabläufe Serie E Auslauf seitlich zweiteilig für Balkone mit Wärmedämmung, Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Not-Balkonabläufe Serie E Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/f/5/csm_SerE_seitlich_Not_Platten_0864fd4297.png "[Translate to EN:] Not-Balkonabläufe Serie E Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie E Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/b/6/csm_SerE_seitlich_Platten_956398d38d.png "[Translate to EN:] Balkonabläufe Serie E Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie F einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/0/0/csm_SerF_1teilig_Platten_96aa9605d3.png "[Translate to EN:] Balkonabläufe Serie F einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie F zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/6/0/csm_SerF_2teilig_Platten_1358e7e37c.png "[Translate to EN:] Balkonabläufe Serie F zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie F zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag, Brandschutz R90](fileadmin/_processed_/2/a/csm_SerF_2teilig_R90_8ae61667b1.png "[Translate to EN:] Balkonabläufe Serie F zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag, Brandschutz R90")
![[Translate to EN:] Balkonabläufe Serie F Auslauf seitlich zweiteilig für Balkone mit Wärmedämmung, Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/c/d/csm_SerF_seitlich_2teilig_b72ccf268f.png "[Translate to EN:] Balkonabläufe Serie F Auslauf seitlich zweiteilig für Balkone mit Wärmedämmung, Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie F Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/0/5/csm_SerF_seitlich_Platten_dc8dc052ec.png "[Translate to EN:] Balkonabläufe Serie F Auslauf seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag")
Серия E, отдельная часть
| LORO-X Балконные сливы с соединительными муфтами - Серия E одна часть | ||||
| Ду 50 | Ду 70 |
|
||

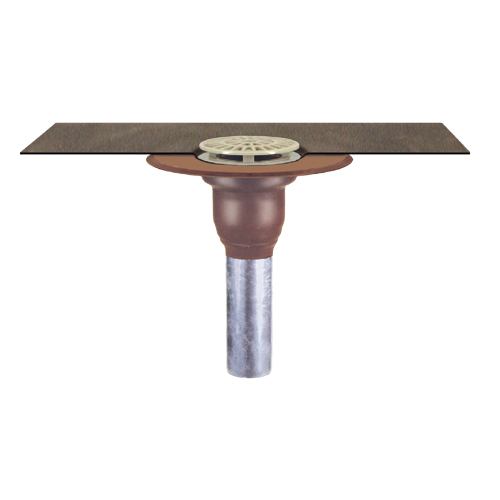

| вертикальная розетка | а) без теплоизоляции | 15271.050X | 15271.070X |
|

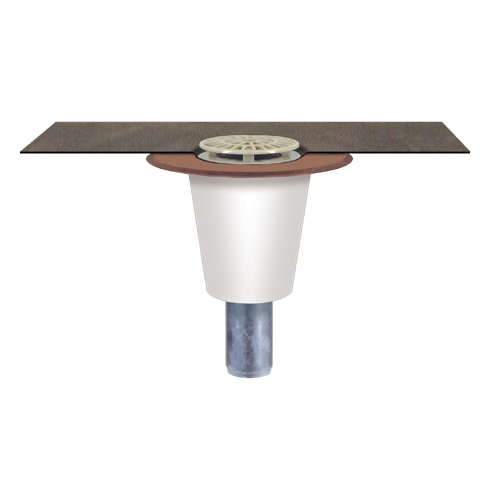

| б) с теплоизоляцией | 15371.050X | 15371.070X |
|
|
|
горизонтальная розетка
|

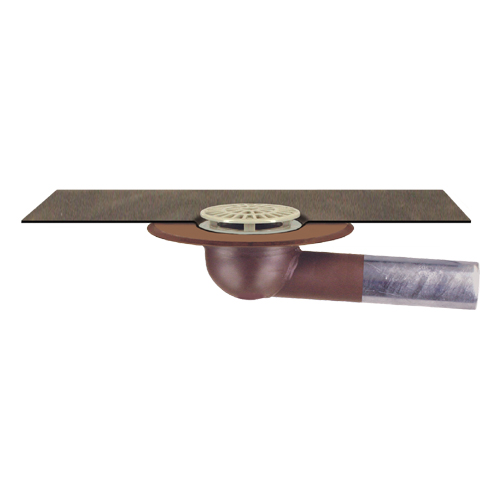

а) без теплоизоляции | 15471.050X | 15471.070X |
|

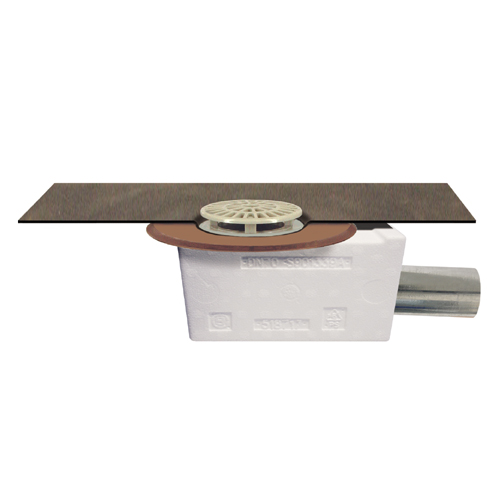

| б) с теплоизоляцией | 15571.050X | 15571.070X |
|
|

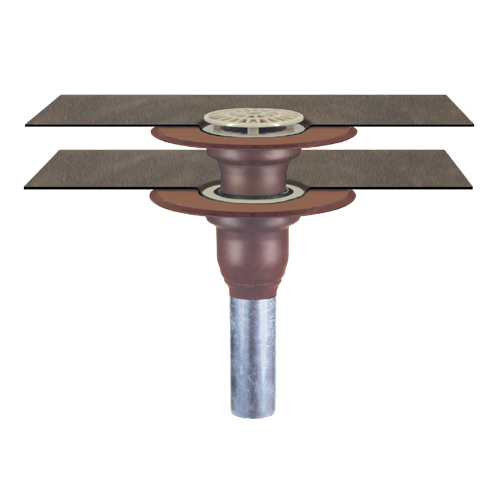

Серия E из двух частей
| LORO-X Балконные трапы с соединительными муфтами - Серия E две части | ||||
| Ду 50 | Ду 70 |
|
||
|
вертикальная розетка
|
а) без теплоизоляции | 15281.050X | 15281.070X |
|

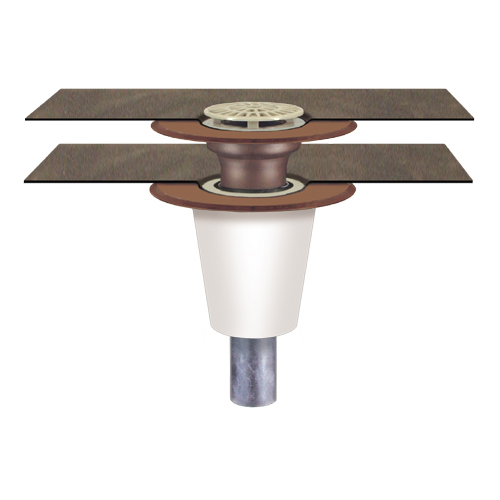

| б) с теплоизоляцией | 15381.050X | 15381.070X |
|
|
|

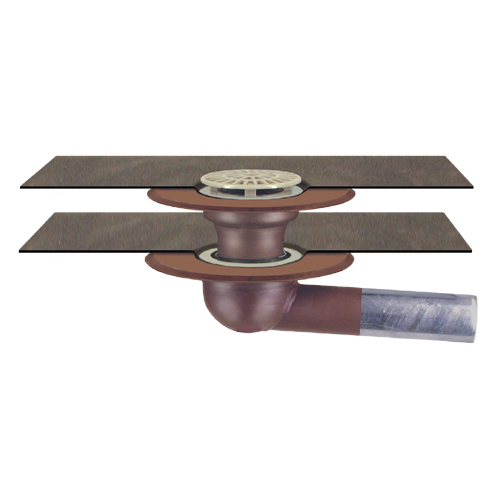

горизонтальная розетка
|
а) без теплоизоляции | 15481.050X | 15481.070X |
|

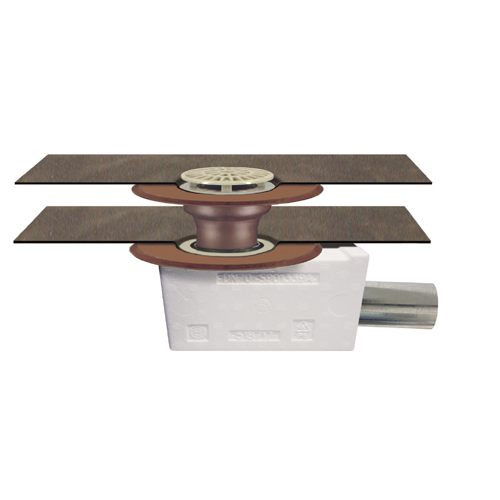

| б) с теплоизоляцией | 15581.050X | 15581.070X |
|
|

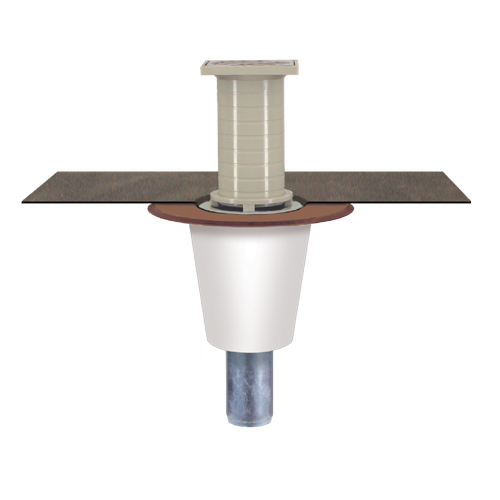

Серия F, отдельная часть
| LORO-X Балконные трапы с соединительными муфтами - Серия F одна часть | ||||
| Ду 50 | Ду 70 |
|
||

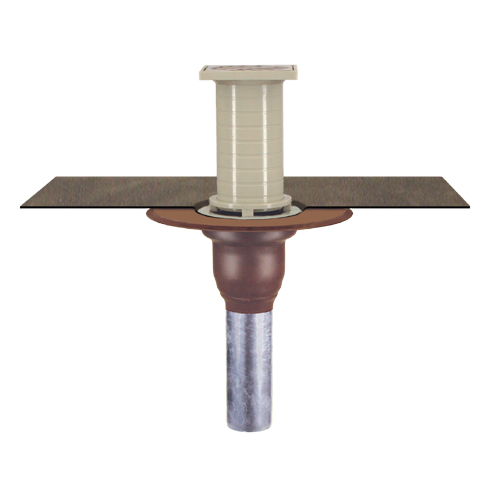

| вертикальная розетка | а) без теплоизоляции | 15272.050X | 15272.070X |
|
| б) с теплоизоляцией | 15372.050X | 15372.070X |
|
|
|

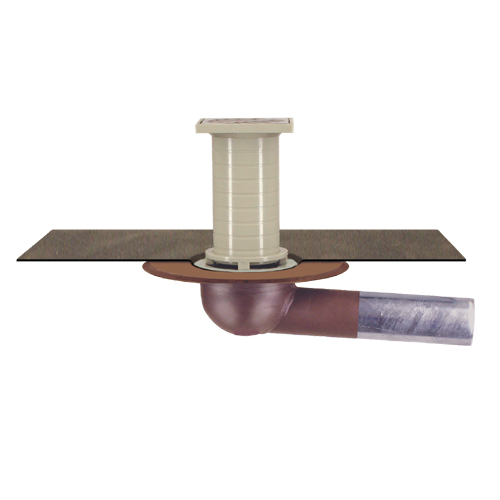

горизонтальная розетка
|
а) без теплоизоляции | 15472.050X | 15472.070X |
|
| б) с теплоизоляцией | 15572.050X | 15572.070X |
|
|

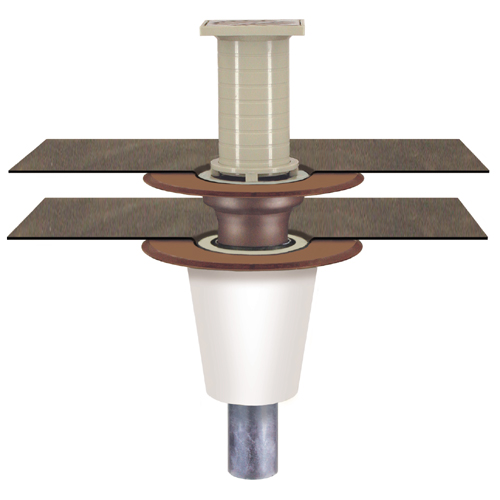

Серия F, две части
| Балконные водостоки LORO-X с соединительными муфтами - Серия F две части | ||||
| Ду 50 | Ду 70 |
|
||

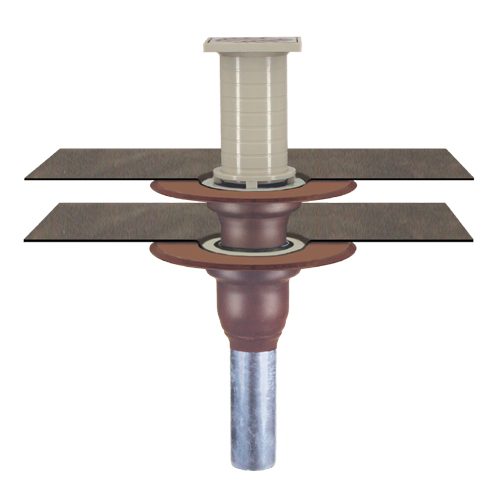

| вертикальная розетка | а) без теплоизоляции | 15282.050X | 15282.070X |
|
| б) с теплоизоляцией | 15382.050X | 15382.070X |
|
|
|

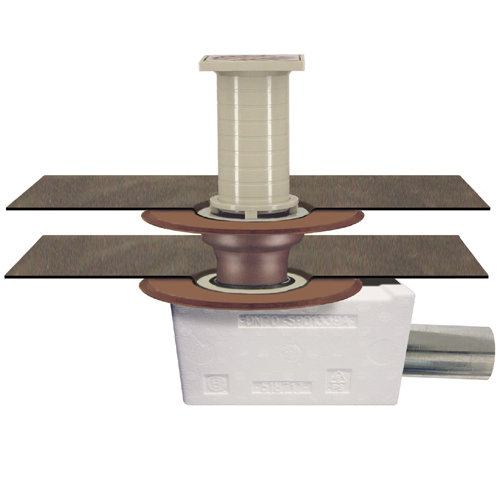

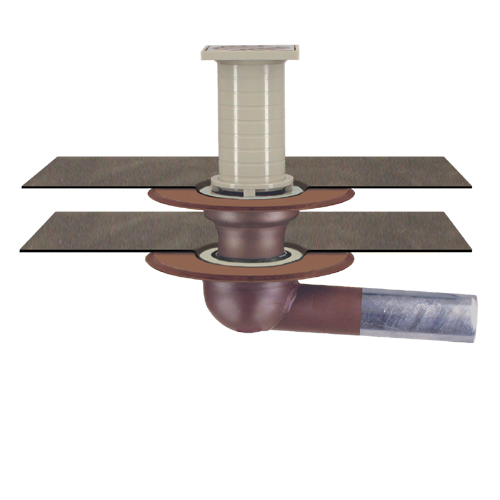

горизонтальная розетка
|
а) без теплоизоляции | 15482.050X | 15482.070X |
|
| б) с теплоизоляцией | 15582.050X | 15582.070X |
|
|
Серия F - Противопожарная защита
|
Комплектные блоки - Серия F
с теплоизоляцией и противопожарным кожухом |
||||
| две части | Ду 50 | Ду 70 |
|
|

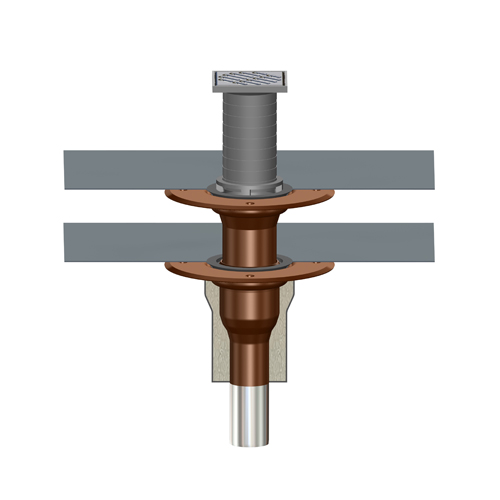

| Вертикальный сток | с противопожарной защитой | 15383.050X | 15383.070X | |
|

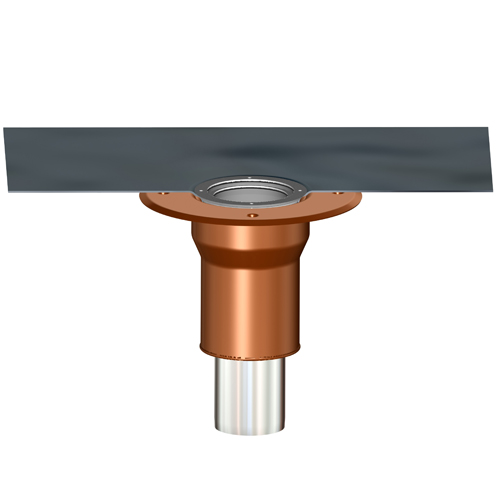

LORO-балконный слив Базовые блоки, Серия F
DN 50 DN 70, с теплоизоляцией, противопожарной гильзой, зажимным кольцом и соединительной муфтой |
||||
| одна часть | Ду 50 | Ду 70 |
|
|
| Вертикальный сток | с противопожарной защитой | 15283.050X | 15283.070X | |
