При расчете размеров многоуровневой дренажной системы LORO-X QUATTROFLUX необходимо учитывать, что основной и аварийный дренаж осуществляется с крыши и террасы на крыше по 4 путям движения воды через 1 систему.

Если у вас более одной каскадной террасы на крыше, воспользуйтесь Каскадный дренаж DUOSTREAM .

Далее мы хотели бы на примере описать процедуру проектирования системы LORO-X QUATTROFLUX с гравитационным потоком.

Расчет расхода в л/с можно выполнить с помощью Онлайн-расчет происходит точно так же, как и при обычном водоотводе с крыши и террасы на крыше.

Затем вычисленный необходимый расход QMainDach, QNotDach, QHauptDachrasse и QNotDachrasse сравнивается с расходом, выполняемым системой в соответствии с листом данных LX1795. Количество систем затем зависит от наибольшего числа на путь потока (см. шаг 5).

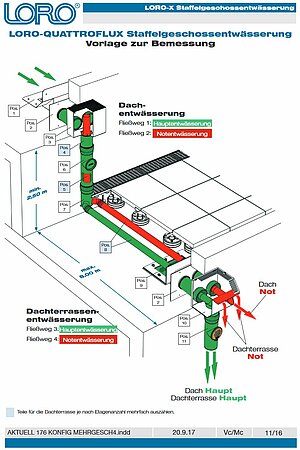

Необходимо проверить высоту водосточной трубы над террасой на крыше (обратите внимание на ограничение не менее 2,5 м!), а также длину горизонтального короба над террасой на крыше (обратите внимание на ограничение не более 8 м!).

Затем определяется спецификация материалов для системы. Для этой цели можно использовать стандартный список деталей, подготовленный LORO для системы QUATTROFLUX (ссылка на этот текст в Current 176). Длины труб в этом шаблоне должны быть адаптированы только к конкретному объекту в зависимости от высоты спускной трубы и длины горизонтальной перекоса.

Если одно из указанных ограничений не может быть соблюдено, пожалуйста, свяжитесь с LORO. Контакт ауфнемен.

Шаг 4: необходимый слив

Требуемый дренаж для основного дренажа (QrMain) и аварийного дренажа (QrNot) для крыши и террасы на крыше с Онлайн-расчет вычислить.

вопрос г Основная крыша = 3,0 л/с
В г Аварийная крыша = 3,0 л/с

В г Крыша террасы Haupt = 1,5 л/с
В г Аварийная терраса на крыше = 1,5 л/с

Шаг 5: Количество систем LORO-X QUATTROFLUX

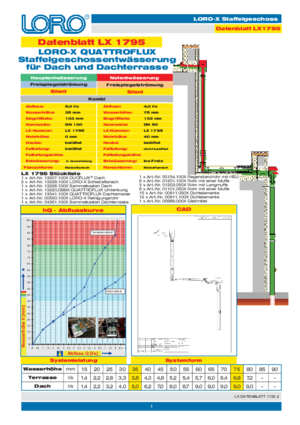

Необходимое количество многоуровневых дренажей LORO-X QUATTROFLUX должно быть определено путем проверки каждого из 4 путей потока. Все значения можно найти в техническом паспорте LX LX1795. Дренаж для аварийного дренажа получается из разницы между измеренным дренажем на 35 мм (основной дренаж) и измеренным дренажем на 75 мм (аварийный дренаж).

Путь потока 1 основного дренажа крыши: расход 5,0 л/с при высоте воды 35 мм. (Q основного дренажа крыши = 5,0 л/с)
Путь потока 2 аварийного дренажа крыши: сброс 9,0 - 5,0 = 4,0 л / с при высоте воды 75 мм. (QNot roof = 4,0 л / с)

Путь потока 3 основного дренажа террасы на крыше: расход 3,8 л/с при высоте воды 35 мм. (Q основного дренажа террасы на крыше = 3,8 л/с)
Путь потока 4 аварийного дренажа террасы на крыше: сброс 6,8 - 4,8 = 3,0 л / с при высоте воды 75 мм. (QNot терраса на крыше = 3,0 л / с)

Необходимое количество систем получается путем сравнения расхода (Qr), рассчитанного на шаге 4, с расходом (Q), обеспечиваемым системой QUATTROFLUX. Итак, из QrHaupt с QrNot с QNot для крыши и террасы на крыше:

Путь потока 1: Qr основной кровли 3,0 л/с <Q основной кровли 5,0 л/с = 1 шт
Путь потока 2: крыша QrNot 3,0 л/с <крыша QNot 4,0 л/с = 1 шт.

Путь потока 3: Qr основной террасы крыши 1,5 л/с <Q основной террасы крыши 3,8 л/с = 1 шт
Путь потока 4: Терраса на крыше QrNot 1,5 л/с <Терраса на крыше QNot 3,0 л/с = 1 шт.

Таким образом, 1x LORO-X QUATTROFLUX для дренажа пола достаточно для всех путей потока. Количество всегда зависит от «наибольшего» номера одного из путей потока!
