В связи с ростом ограничений, касающихся отвода дождевой воды в подземную трубу, удержание дождевой воды становится все более важным. Если нет места для удерживающего бассейна или для просачивания в почву, сброс в подземную трубу через удерживающую трубу с рассчитанными для здания удерживающими отверстиями будет сильно сокращен. Следовательно, только небольшое количество дождевой воды стекает с крыши в подземную трубу; остальная часть удерживается на крыше контролируемым образом.

Небольшой удерживающий сброс (также называемый дроссельным сбросом) гарантирует, что вода, которая была задержана на крыше, может быть отведена в подземную трубу в течение длительного времени после фактического выпадения осадков. Таким образом, сброс с крыши распределяется на более длительный период, а подземная труба освобождается в пиковые периоды.

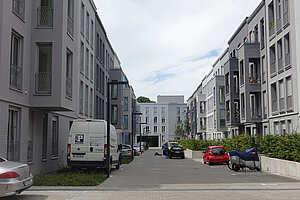

Городской жилой комплекс с несколькими кровельными участками уже оборудован разнообразными системами водоотвода парапетов и плоских кровель LORO-X.

Через шесть месяцев после завершения проекта муниципалитет ввел ограничения на отвод дождевой воды в подземный трубопровод в этом жилом районе.

Таким образом, существующая концепция дренажа была «слишком мощной». Поэтому дренаж в грунтовую трубу пришлось впоследствии дросселировать.

В случае обычного дождя сброс в подземную трубу сильно ограничен удерживающей трубой. Следовательно, только небольшое количество дождевой воды стекает с крыши в подземную трубу.

Небольшой удерживающий сток гарантирует, что вода, скопившаяся на крыше, может быть отведена в подземную трубу в течение длительного времени после фактического выпадения осадков.

Таким образом, сброс с крыши распределяется на более длительный период, а подземная труба разгружается в пиковые моменты.

Основа расчета уже определена муниципалитетом в виде ограничений на отвод воды в подземный трубопровод. Максимальная скорость сброса 0,7 л/с на слив (удерживающий дренаж) в подземный трубопровод не может быть превышена.

Для расчета количества дождевой воды на поверхности крыши, которая должна быть сброшена в подземную трубу, необходимо учитывать местные факторы дождя, размер поверхности крыши и предполагаемую продолжительность осадков. Взяв количество дождевой воды на крыше и вычтя из него количество дождевой воды, которое составляет удерживаемый сброс, можно определить количество дождевой воды, которое должно быть удержано на крыше (= разница объемов).

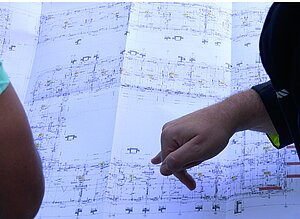

На следующем этапе разница в объеме в м3 делится на площадь крыши в м2. Результатом этого расчета является высота удержания воды. В данном случае 60 мм.

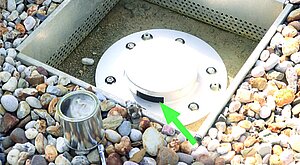

На основании ожидаемой высоты удерживаемой воды и заданного удерживаемого дренажа рассчитываются размеры горизонтальных отверстий удерживаемого дренажа в удерживающей трубе (зеленая стрелка).

Для расчета используется программа расчета удержания LORO-X. При этом применяется формула, подтвержденная путем измерений. Расчет обеспечивает сброс именно того количества воды с высоты удержания воды, которое требуется ограничениями. Если требуется постоянное удержание воды на крыше, отверстия для удержания могут быть отрегулированы. При регулировке отверстий нижний край отверстий для удержания должен соответствовать высоте постоянного удержания.

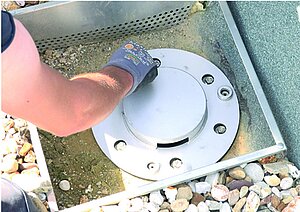

Удерживающий элемент LORO-X VARIOFIT — это строительное изделие, которое поставляется готовым к установке. Его можно легко установить на уже существующие парапетные и плоские кровельные водостоки серий LORO-X RAINSTAR, DRAINLET и DRAINJET. Таким образом, он подходит как для новых зданий, так и для реконструкции.

Если (a) дождь идет дольше запланированного количества минут или (b) дождь сильнее, чем указано в стандарте DIN, фактический объем воды на крыше превысит расчетный объем воды. Таким образом, высота удерживаемой воды будет превышена, и аварийный дренаж должен осуществляться на открытом воздухе.

Из-за дросселирования основного дренажа до небольшого сброса аварийный дренаж должен быть спроектирован настолько мощным, чтобы по крайней мере можно было слить разницу между вековым дождем и удерживающим сбросом. Обычно даже принимается дополнительная мера безопасности: аварийный дренаж должен быть в состоянии слить весь вековой дождь самостоятельно.

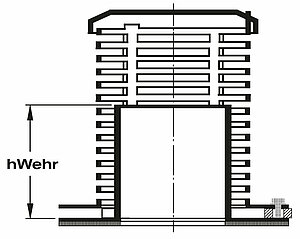

Высота элемента затора аварийного дренажа должна быть адаптирована в зависимости от здания к высоте удерживаемой воды основного дренажа с удержанием.

Максимально допустимый уровень воды указывает на то, насколько высоко допускается скопление воды во время работы аварийного дренажа. В данном случае 80 мм.

Следовательно, для работы аварийного дренажа доступен только диапазон функций, состоящий из разницы между максимальной высотой воды и высотой заторного элемента. В этом случае возможен только небольшой диапазон функций в 20 мм, хотя для аварийного дренажа требуется высокая скорость сброса в 8 л/с.

Аварийный дренаж выбирается путем сравнения графиков расхода различных систем аварийного дренажа, которые достигают требуемого расхода в возможном диапазоне работы. Таким образом, в данном случае в диапазоне работы 20 мм.

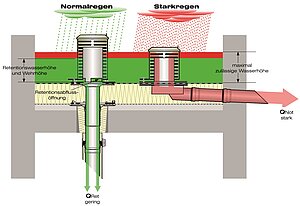

Взаимодействие между основным дренажом с удержанием и аварийным дренажом с водосливом переменной высоты особенно важно для дренажа с удерживающей кровли, поскольку высота водослива аварийного дренажа меняется в зависимости от высоты удерживаемой воды основного дренажа.

Устройства контроля водостока LORO-X VARIOFIT можно легко установить на уже существующие парапетные и плоские кровельные водостоки серий LORO-X RAINSTAR, DRAINLET и DRAINJET.

Таким образом, они подходят как для новых зданий, так и для реконструкции.
