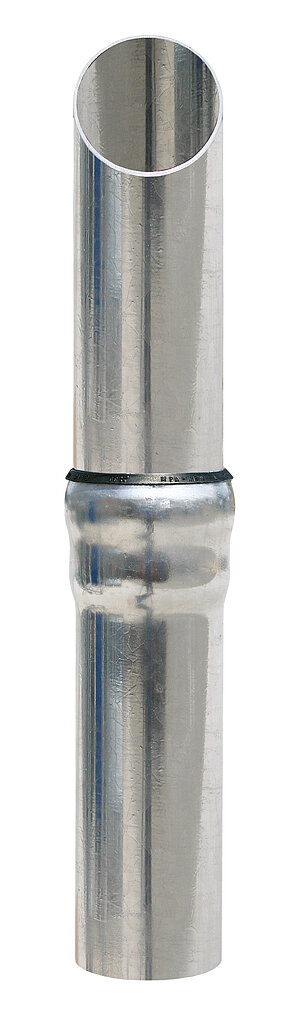

Муфта LORO-X представляет собой двухступенчатую раструбную муфту. Верхняя камера раструба вмещает уплотнительный элемент. Центрирующая нижняя камера раструба защищает трубопровод от прогиба. Соединение раструба LORO-X не только водонепроницаемо, но и устойчиво к давлению и противотоку.

Он доказал свою эффективность миллионы раз для гравитационного потока и потока давления. Его стабильность создает безопасность и доверие. С зажимом для труб давления LORO-XP, Стальные сливные трубы LORO-X также может использоваться для работы в вакууме (например, в системах вакуумных туалетов, системах вакуумной очистки).

Горизонтальная установка

Трубопроводная система может использоваться не только как вертикальный водосточный трубопровод, но и при горизонтальной установке в качестве отвода, например, как сборная труба в здании, через парапет или через разнесенные этажи и каскады. В этом случае нижняя ступень раструбной камеры выполняет функцию центрирующего трубу элемента, обеспечивая равномерное распределение давления в радиальном направлении в раструбном соединении.

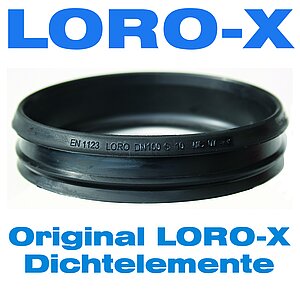

Уплотнительный элемент

Специальный уплотнительный элемент LORO-X выполнен в виде манжетного уплотнения. Он вставляется в верхнюю раструбную камеру. При вставке конца трубы уплотнительные манжеты прижимаются к внутренней стенке раструбной камеры и внешней стенке вставленной трубы. Воротник уплотнительного элемента, опирающийся на край раструба, предотвращает его вытягивание из гнезда во время вставки. Воротник виден со всех сторон и, таким образом, является контролем правильно выполненного раструбного соединения. По мере увеличения давления внутри трубы, манжеты уплотнительного элемента сильнее прижимаются к стенкам трубы.

DIN 1986-100 6.1.2: «Герметичность канализационных труб и их соединений: Канализационные трубы должны быть постоянно герметичны при внутреннем и внешнем избыточном давлении до 50 кПа (0,5 бар) в условиях возможного взаимодействия между ними и окружающей средой».

Компенсация толерантности

Вставная муфта LORO-X также позволяет компенсировать допуски во время установки.

Длительная герметичность Вставная розетка LORO-X Соединение достигается за счет оптимально согласованных раструбов, уплотнительных элементов и раструбных концов, особенно при более высоких скоростях потока, вибрациях и давлениях в системе труб. Сопротивление давлению на номинальную ширину можно найти в инструкциях по монтажу стальных дренажных труб.

Поскольку европейские стандарты допускают более высокие допуски, производство и контроль качества на LORO работают по внутренним спецификациям (заводской стандарт), которые допускают только значительно более низкие допуски по сравнению со стандартными рыночными нормами. Для трубных систем с раструбными соединениями надежная герметичность зависит, в частности, от согласованных размеров и допусков раструба и уплотнительные элементы .
