В отличие от обычных теплых кровель, гидроизоляция инверсионных кровель размещается непосредственно на бетонном потолке под теплоизоляцией XPS (уровень 1).

На теплоизоляции диффузионно-открытый, но не водонепроницаемый разделительный слой или флис отводит большую часть скапливающейся дождевой воды (уровень 2). Остальная вода, проникающая через разделительный слой, отводится водоотталкивающим слоем изоляции и его стыками и затем отводится на уровне герметизации крыши через соответствующие водостоки.

При наличии гравийного или растительного слоя при расчете необходимо учитывать соответствующий коэффициент расхода, что может привести к увеличению размеров аварийного дренажа (уровень 3).

Для инверсионных крыш существуют различные альтернативы для установки аварийного дренажа. Все эти альтернативы имеют свои преимущества и недостатки и должны быть рассмотрены архитектором и планировщиком.

1. Если аварийный слив установлен над теплоизоляцией, теплоизоляция должна быть защищена от подъема.

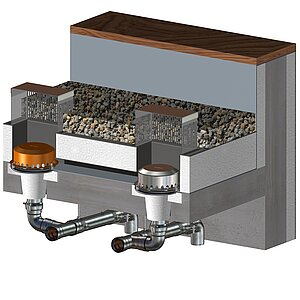

2. Если аварийный водосток установлен на кровельном гидроизоляционном слое с элементом застоя, который ниже высоты установки инверсионной крыши, ожидается раннее начало аварийного водостока. Этого можно избежать с помощью теплой кровельной установки в области основного и аварийного водостоков, которые устанавливаются в непосредственной близости друг от друга или через соединение с ответвлением канала, установленным на месте между основным и аварийным водостоком (см. рисунок).

Мы рекомендуем всегда устанавливать аварийный водоотвод, чтобы предотвратить повреждение крыши в случае выхода из строя основного водостока.

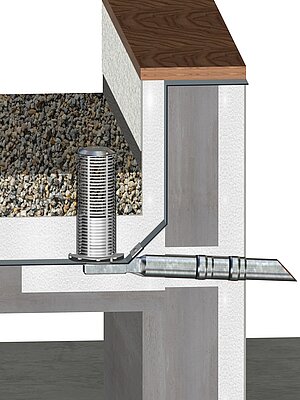

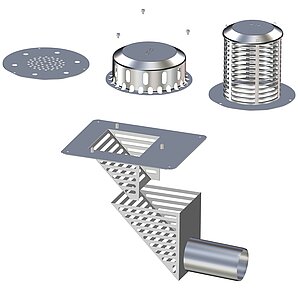

В случае парапетного дренажа с переменной высотой для инверсионных крыш фильтрующий узел можно отрегулировать в соответствии с толщиной изоляции, перемещая его треугольные верхнюю и нижнюю части. Благодаря треугольной форме дренаж оптимизируется в направлении водосточной трубы, а отверстие в теплоизоляции при этом минимизируется.

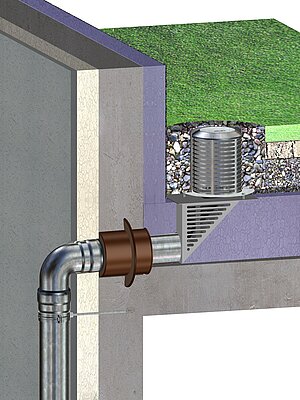

В треугольной верхней части могут быть установлены различные сетчатые фильтры LORO-X, чтобы гибко приспособить дренаж к различным конструкциям крыши над изоляционным слоем. Вода также может стекать из области под теплоизоляцией через треугольную нижнюю часть.

Парапетный водоотвод с переменной высотой и гравитационным потоком доступен в номинальных диаметрах DN 70 и DN 100.

Гравитационный поток

Для наружного дренажа с гравитационным потоком используется LORO-X RAINSTAR серии 89 для инверсионных кровель. Небольшое проникновение через кровлю в 55 мм имеет то преимущество, что на месте под корпусом водостока можно установить изоляцию, чтобы предотвратить образование мостика холода.

LORO-X RAINSTAR выпускается с номинальными диаметрами DN 70 и DN 100. В зависимости от кровельного гидроизоляционного листа можно выбрать отвод под углом 45° или 90°.

Сифонический поток

Для обеспечения функции сифонного потока, колпак LORO DRAINJET как функциональная часть является незаменимым. Изоляция крыши оставлена ​​снаружи в области колпака стока. На теплоизоляции установлен смотровой колодец LORO для защиты стока и возможности проведения работ по техническому обслуживанию.

Основной дренаж

Внутренний дренаж плоской кровли с гравитационным потоком реализуется с помощью нижнего блока LORO-X DRAINLET (21992.100X) в сочетании с сетчатым фильтром для инверсионных кровель. Сетчатый фильтр применим для номинальных диаметров DN 50 – DN 125 и доступен для высот 210 мм и 500 мм (19496.000X).

Аварийный дренаж

В сочетании с трубой LORO-X, в зависимости от номинального диаметра водостока в качестве трубки Пито, водосточная воронка может быть преобразована в аварийный водосток с регулируемой по высоте трубкой Пито для инверсионных крыш.

Для внутреннего дренажа с сифоническим потоком используется сифонный слив LORO-VERSAL DN 70 с сетчатым фильтром для инверсионных крыш (19527.070X). Для трубки Пито с переменной высотой DN 125 имеется соответствующий аварийный слив (19529.070X) для инверсионных крыш.

Одиночные стоки

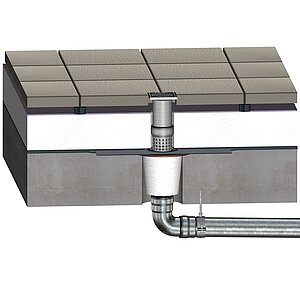

Для установки балконных сливов в их базовой комплектации на инверсионных крышах можно использовать серии F или серии K для одинарного дренажа. В обоих случаях площадь покрытия балкона отводится через сетчатый фильтр. Просачивание может проходить через сетчатую трубу в области теплоизоляции или через уплотнительную прокладку. Серии отличаются как по установке, так и по материалу. Серия F устанавливается с заводским зажимом соединительной муфты, а серия K устанавливается со свободным и фиксированным фланцем. Корпус сливной трубы серии F изготовлен из оцинкованной стали, тогда как корпус сливной трубы серии K изготовлен из нержавеющей стали.

Прямые стоки

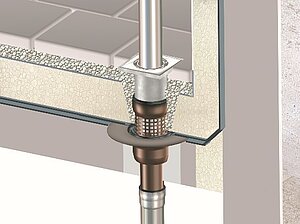

Для прямого слива можно использовать базовый корпус серии H с соединительной муфтой. В базовый корпус помещается сетчатый фильтр LORO-X. Наконец, сетчатый фильтр LORO-X с трубным проходом устанавливается на балконном покрытии. Это решение доступно в номинальных диаметрах DN 70 и DN 100.
