Балконный дренаж LORO-X серии GS без опорного края
Серия GS включает в себя балконные водостоки без опорного бортика, изготовленные из горячеоцинкованной стали с дополнительным покрытием.
Серию GS можно использовать как одинарный слив с концевым сеткой из нержавеющей стали.
Серию GS можно использовать в качестве прямого сливного устройства с кольцевым сеткой из нержавеющей стали для нижних этажей балконов.
Примеры применения серии GS

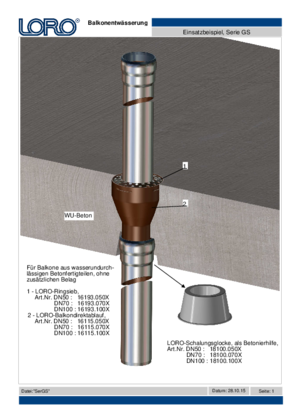

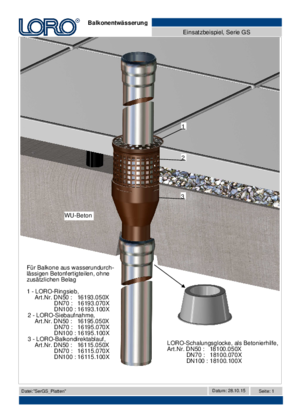

Балконы из сборных железобетонных деталей из водонепроницаемого бетона, без дополнительного покрытия. Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре Системы водоотвода для балконов LORO-X .
![[Translate to EN:] Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag](fileadmin/_processed_/f/6/csm_SerGS_76a8fc7cff.png "[Translate to EN:] Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag")
![[Translate to EN:] Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag](fileadmin/_processed_/8/c/csm_SerGS_Platten_4df9df177a.png "[Translate to EN:] Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag")

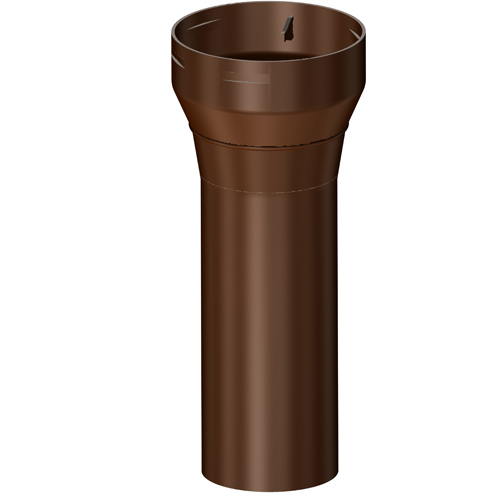

| LORO-Балконные прямые водостоки, без опорного края, Серия GS | ||||
| Ду 50 | Ду 70 | Ду 100 |
|
|
|
Толщина плиты
до 350 мм |
16115.050X | 16115.070X | 16115.100X |
|
Аксессуары
Зибе
| Фильтр, изготовлен из нержавеющей стали | ||||
| Ду 50 | Ду 70 | Ду 100 |
|
|
| с отверстием для трубы | 16193.050X | 16193.070X | 16193.100X |
|
| для верхних балконов | 16191.050X | 16191.070X | 16191.100X |
|
| Крепление LORO-X для сита с отверстиями для сита | ||||
| Ду 50 | Ду 70 | Ду 100 |
|
|
| 16195.050X | 16195.070X | 16195.100X |
|
|
|
Поддержка фильтра LORO-X,
для балконных водостоков серий I, IK, G, GF и GS
Держатель сита LORO-X для балконных сливов серий I, IK, G, GF и GS является высококачественной альтернативой стандартным пластиковым держателям сита. В держателе сита можно использовать как торцевые сита для отдельных сливов, так и кольцевые сита для прямых сливов. Окружающий воротник в качестве декоративного покрытия улучшает дренаж балкона на втором, видимом уровне дренажа. |
|||
| Ду 70 | Ду 100 |
|
|
| изготовлен из нержавеющей стали | 16190.070X | 16190.100X |
|
| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | ||||
| Ду 050 | Ду 070 | Ду 100 |
|
|
| совместим с трубами | 16800.050X | 16800.070X | 16800.100X | |
| совместимый с сокетами | 16801.050X | 16801.070X | 16801.100X | |
