Балконный дренаж LORO-X серии I с куполом
Серия I включает прямые водостоки «с куполом» вертикального и горизонтального исполнения.
Для ремонта балконов (с бурением отверстий) мы рекомендуем Серия ИК с зажимным хомутом.
Купол
Колоколообразная конструкция нижней части серии I и IK для установки в бетон называется колоколом. Колокол состоит из внутренней трубы (несущей среду) и внешней трубы, которая образует кольцевой зазор. Между ними создается кольцевой зазор, в который снизу можно вставить раструб водосточной трубы. Таким образом, можно обойтись без отдельного колокола.
Примеры применения Серия I
Балконы из сборных железобетонных деталей из водонепроницаемого бетона, без дополнительного покрытия. Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре Системы водоотвода для балконов LORO-X .
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag](fileadmin/_processed_/c/c/csm_SerI_63c097bc2e.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag")
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag für obere Balkone](fileadmin/_processed_/9/0/csm_SerI_obere_Balkone_149d8b74a4.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, ohne zusätzlichen Belag für obere Balkone")
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit Plattenbelag](fileadmin/_processed_/d/b/csm_SerI_Platten_1dcbcfb004.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit Plattenbelag")
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit quadratischem Sieb](fileadmin/_processed_/9/7/csm_SerI_Platten_Sieb_quadr_2f185c71da.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit quadratischem Sieb")
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit seitlichem Abgang](fileadmin/_processed_/a/0/csm_SerI_seitl_98ec1b7092.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit seitlichem Abgang")
![[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit seitlichem Abgang mit Plattenbelag](fileadmin/_processed_/9/c/csm_SerI_seitl_Platten_9abd53ea14.png "[Translate to EN:] LORO-X Serie I Für Balkone aus wasserundurchlässigen Betonfertigteilen, mit seitlichem Abgang mit Plattenbelag")
![[Translate to EN:] LORO-X Serie I mit seitlichem Abgang für mehrere Etagen](fileadmin/_processed_/2/4/csm_G16362XSYS_9d442b2328.png "[Translate to EN:] LORO-X Serie I mit seitlichem Abgang für mehrere Etagen")

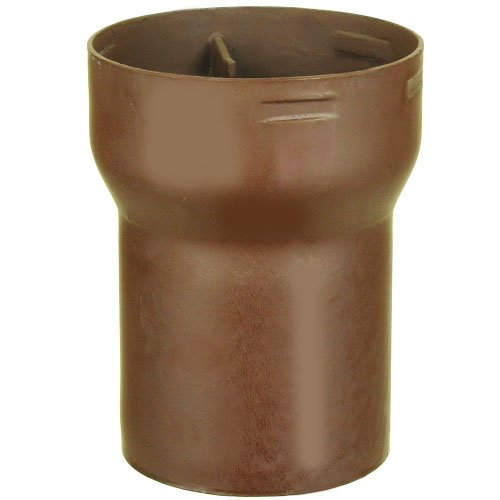

| LORO-Балконные прямые водостоки с куполом, Серия I | ||||
| толщина пластины | Ду 50 | Ду 70 | Ду 100 |
|
| 95 мм | 16375.050X | 16375.070X |
|
|
| 120 мм | 16370.050X | 16370.070X | 16370.100X | |
| 140 мм | 16371.050X | 16371.070X | 16371.100X | |
| 160 мм | 16372.050X | 16372.070X | 16372.100X | |
|
180 мм
|
16373.050X | 16373.070X | 16373.100X | |
| 200 мм | 16374.050X | 16374.070X | 16374.100X | |
| 220 мм | 16376.050X | 16376.070X | 16376.100X | |

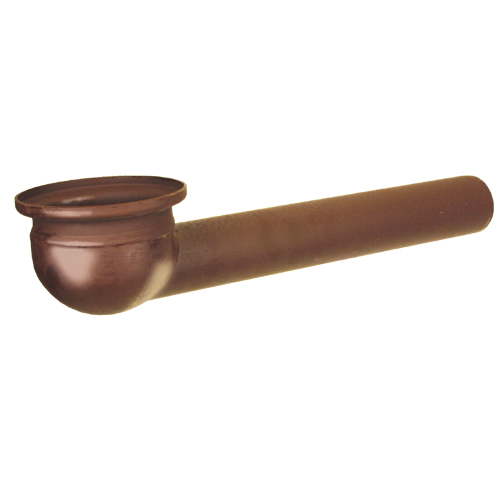

| LORO-X Балконные трапы с куполом, серия I, горизонтальный патрубок | |||
| Минимальная толщина плиты | Ду 50 | Ду 70 |
|
| 120 мм | 16362.050X |
|
|
| 140 мм | 16362.070X |
|
|
Зибе
| Фильтр, изготовлен из нержавеющей стали | ||||
| Ду 50 | Ду 70 | Ду 100 |
|
|

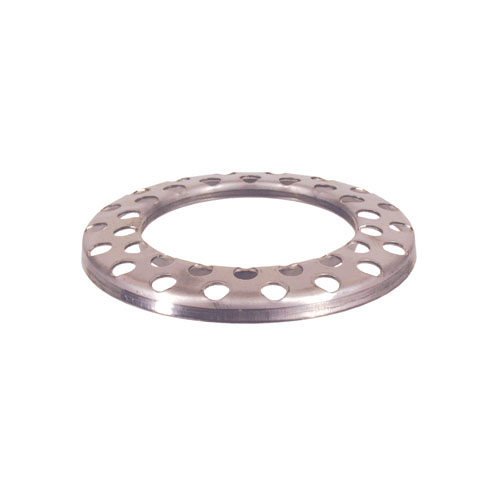

| с отверстием для трубы | 16193.050X | 16193.070X | 16193.100X |
|

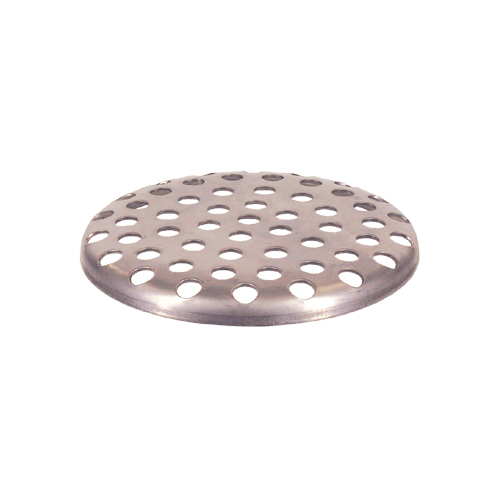

| для верхних балконов | 16191.050X | 16191.070X | 16191.100X |
|

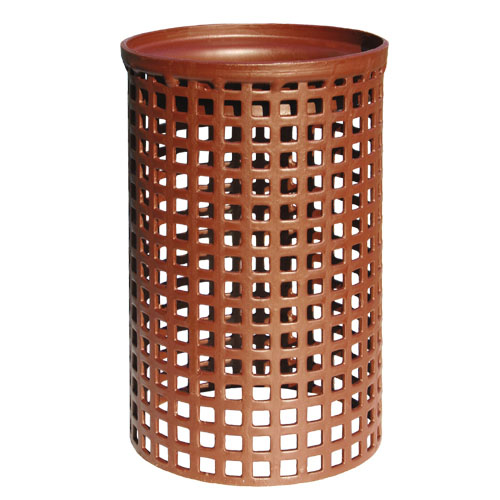

| Крепление LORO-X для сита с отверстиями для сита | ||||
| Ду 50 | Ду 70 | Ду 100 |
|
|
| 16195.050X | 16195.070X | 16195.100X |
|
|
|

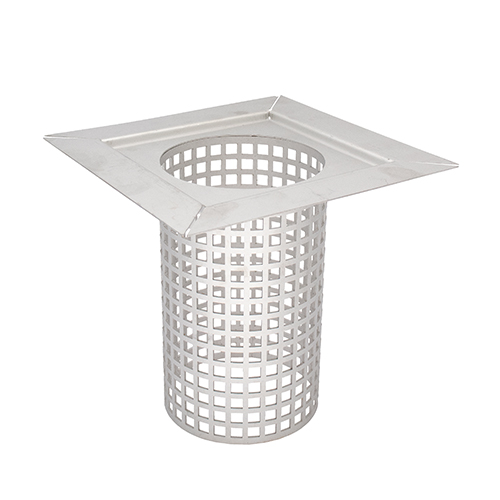

Поддержка фильтра LORO-X,
для балконных водостоков серий I, IK, G, GF и GS
Держатель сита LORO-X для балконных сливов серий I, IK, G, GF и GS является высококачественной альтернативой стандартным пластиковым держателям сита. В держателе сита можно использовать как торцевые сита для отдельных сливов, так и кольцевые сита для прямых сливов. Окружающий воротник в качестве декоративного покрытия улучшает дренаж балкона на втором, видимом уровне дренажа. |
|||
| Ду 70 | Ду 100 |
|
|
| изготовлен из нержавеющей стали | 16190.070X | 16190.100X |
|

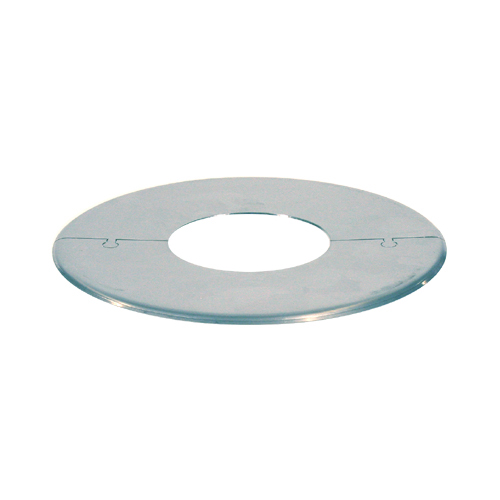

| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | ||||
| Ду 050 | Ду 070 | Ду 100 |
|
|
| совместим с трубами | 16800.050X | 16800.070X | 16802.100X | |
| совместимый с сокетами | 16801.050X | 16801.070X | 16803.100X | |
