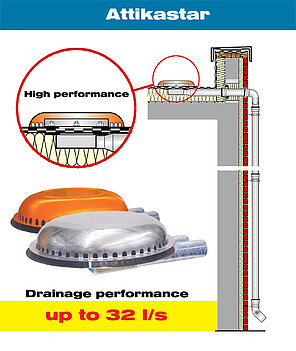

Системы парапетного дренажа LORO-X Attikastar® оснащены большим периметром крышки для высокой скорости сброса. Благодаря запатентованному принципу двойной трубы и бесшумному сифоническому потоку они достигают скорости сброса 32 л/с при высоте воды всего 55 мм в случае плавной работы.

Проникновение в теплоизоляцию крыши минимизируется благодаря принципу двойной трубы LORO-X. С помощью Y-образного элемента за парапетом две трубы DN 70 соединяются в одну трубу DN 100. Поэтому эффект всасывания начинается надежно и уже при небольшом количестве воды.

Плотина под крышкой может быть модульно адаптирована к обстоятельствам здания, выбирая высоту от 25 мм до 60 мм. Благодаря большой крышке Attikastar шум и вибрация сведены к минимуму за счет конструкции. Таким образом, Attikastar может также использоваться как ненасытный водопоглотитель для случаев применения с особыми требованиями к защите от шума.

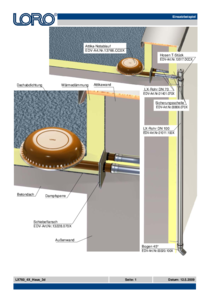

Высокопроизводительный желоб Attikastar для аварийного дренажа (LX 760) без водосточной трубы благодаря большой окружности гарантирует расход до 7 л/с при высоте воды всего 15 мм над водосливом (в случае водослива 60 мм это соответствует абсолютной высоте воды 75 мм).

Преимущества:

- Мощный сифонный поток с производительностью до 32 л/с на высоте 55 мм/75 мм
- особенно плавная работа благодаря большой крышке
- модульная высота водослива от 25 мм до 60 мм
- небольшое проникновение в теплоизоляцию благодаря запатентованной двойной трубе
- быстрый «старт» сифонного дренажа за счет Y-образного соединения
- надежное уплотнение с помощью круглых соединительных труб LORO-X

Плоская крыша >> Применение дренажных систем с эффектом всасывания через Парапет новый. Перед фасадом установлены водосточные трубы, устойчивые к давлению и противотоку – опишем преимущества.

В этом случае надежное доказательство производительности так же важно, как и для внутреннего дренажа с сифоническим потоком. Планировщики и установщики должны иметь возможность положиться на комплексные системные решения с формой системы и мощностью системы, гарантированными производителем.

Вот почему очевидно, что вся система, включая стоки, фитинги, трубы и выпуски, должна поступать от одного поставщика.

Преимущества очевидны:
- нет отверстий в здании и, следовательно, нет проблем с противопожарной защитой
- свободное пользование внутренними помещениями, так как внутри здания нет труб
- в здании нет проблем с шумом
- меньше водосточных труб и сливов благодаря мощному сифонному потоку
- низкие затраты на установку благодаря быстрой установке с помощью вставных розеток
- безопасность планирования благодаря спецификациям с измеренной кривой расхода и чертежам САПР

Лишь несколько точек дренажа

Парапет означает выступ края крыши как стеноподобную конструкцию на краю крыши здания вместе с закрытием края крыши вместо желоба крыши. Как уже известно из круглого водостока, система сифонной подачи парапета также является внешним водостоком. Для этой цели конструкция крыши проектируется с уклоном к парапету или модернизируется посредством уклонной изоляции к парапету. Таким образом, парапетные водостоки получают достаточно воды.

Небольшое количество необходимых водостоков или нижних точек особенно выгодно в этом контексте. Причиной небольшого количества водостоков является высокая скорость сброса систем одинарного водостока крыши. Например, парапетные сифонные системы потока LORO реализуют скорость сброса 32 литра в секунду с одним водостоком. Он может заменить до десяти обычных парапетных отверстий шириной 500 миллиметров или до десяти обычных парапетных одинарных водостоков с гравитационным потоком в качестве основной и аварийной дренажной системы.

Следует различать основной и аварийный дренаж:

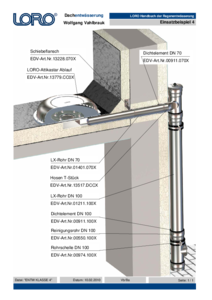

• Задача основной дренаж – в случае обычного дождя – для безопасного отвода воды с крыши через систему водостока в канализацию. Водосточная труба с отверстием для очистки на конце водосточной трубы образует интерфейс для соединения с грунтовой трубой.

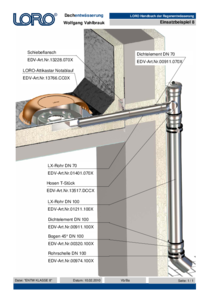

• Задача аварийный дренаж - в случае сильного дождя - отводить воду на открытое пространство, а не в канализацию. Отвод на открытое пространство означает отвод воды на свободные затапливаемые территории вокруг здания или в специально установленные устройства для удержания дождевой воды. Для этой цели настоятельно рекомендуется аварийная дренажная система со сливом и водосточной трубой для контролируемого сброса дождевой воды. Традиционные решения в виде желоба без водосточной трубы или простых отверстий в парапете в качестве аварийных стоков не отвечают требованиям современных зданий.

Чтобы предотвратить постоянный сток дождевой воды на открытое пространство в случае обычного дождя, аварийный дренаж может начать слив только при определенной высоте воды на крыше. Чтобы избежать трудоемкой задачи по установке аварийного дренажа выше, аварийные дренажи LORO имеют водослив под крышкой всасывания. Таким образом, аварийный дренаж можно вставить и загерметизировать на том же уровне, что и основной дренаж. Здесь особенно выгодно используется управление мощностью всасывания смеси воды и воздуха. Водослив как элемент застоя под крышкой всасывания имеет решающее значение. Обычно вода застаивается на водосливе аварийной системы. В случае сильного дождя в системе сифонной подачи начинается контролируемая мощность всасывания. Таким образом, вода может быть быстро слита с крыши и транспортирована на открытое пространство в случае чрезвычайной ситуации.

Регулировка мощности всасывания

Широко распространенный термин «сифонный поток» может быть легко неправильно понят, поскольку часто его понимают в смысле напорного столба воды. Однако правильно это подвесной столб смеси воды и воздуха, свисающий с водостока на крыше. Здесь соединенная система труб тянет или всасывает за счет образования разрежения. Управление силой всасывания обеспечивается формой всей системы, состоящей из водостоков, труб и фитингов.

Это означает, что сила всасывания различается в зависимости от формы всей системы. Существенным для эффекта всасывания является то, что смесь воды и воздуха в водосточной трубе тянет смесь воды и воздуха в сливе вниз с помощью пониженного давления. В зависимости от формы системы, эффект всасывания между нижней и верхней смесью воды и воздуха может быть небольшим (гравитационный поток) или сильным (сифонный поток).

Аналогично функции пылесоса, мощность всасывания в основном контролируется через вентиляцию системы. Вентиляционное отверстие пылесоса можно открывать и закрывать для изменения мощности всасывания. Эквивалентом для этой системы водоотвода с крыши являются вентиляционные отверстия в водостоке и водосточной трубе. Форма и размер всех вентиляционных отверстий должны быть оптимально рассчитаны, чтобы гарантировать безопасный гравитационный поток или безопасный сифонный поток.

Однако общее правило заключается в том, что, особенно для сифонной струи, должна использоваться устойчивая к давлению и противотоку система труб. Стальные сливные трубы доказали свою эффективность для всех типов водоотвода с крыш. Благодаря водосливу под крышкой эти системы водоотвода с крыш достигают полной производительности уже при абсолютной высоте воды 75 мм.

Безопасность гарантирована доказательством эффективности

Безопасность системы водоотвода парапетной крыши заключается в надежном поддержании определенных пороговых значений. Чтобы гарантировать это, форма и последующая производительность имеют важное значение. Форма системы определяется как чертеж САПР и устанавливается соответственно на месте. Каждой из этих систем принадлежит лист спецификации с кривой сброса. На этой кривой противопоставляются высота воды на крыше (в миллиметрах) и скорость сброса системы (в литрах в секунду). Таким образом, можно рассчитать, какая определенная скорость сброса обеспечивается при какой высоте воды. Необходимыми пороговыми значениями являются максимальная высота воды 35 мм для основного дренажа с гравитационным потоком и 55 мм для основного дренажа с сифоническим потоком. Согласно стандарту компании, абсолютная максимальная высота воды для аварийного дренажа составляет 75 мм. Благодаря водосливу под крышкой эти системы водоотвода с крыши достигают полной производительности уже при абсолютной высоте воды 75 мм.

Вывод: использование преимуществ

Системы водоотвода парапетной крыши – как гравитационный или сифонный дренажный поток – сохраняют пороговые значения. Выполнив всего несколько шагов, кровельщик может самостоятельно спроектировать план водоотвода.  <<
