Балконный дренаж LORO-X серии H с соединительным рукавом
Серия H включает в себя балконные сливы с соединительными муфтами для подсоединения к гидроизоляционным мембранам.
Соединительная муфта состоит из композита битум/EPDM (стандарт) или, по запросу, из ПВХ или ECB и предварительно собирается на заводе.
В стандартной комплектации серия H изготавливается из горячеоцинкованной стали с дополнительным покрытием. По запросу возможно изготовление из цельной меди.
Области применения
Балконы и террасы с гидроизоляционными мембранами, плиткой или тротуарной плиткой.
Примеры применения Серия H
Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре. Системы водоотвода для балконов LORO-X .
![[Translate to EN:] Direktabläufe Serie H einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/4/1/csm_SerH_1teilig_Platten_896e12f311.png "[Translate to EN:] Direktabläufe Serie H einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Direktabläufe Serie H zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/f/0/csm_SerH_2teilig_Platten_e673392d15.png "[Translate to EN:] Direktabläufe Serie H zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Direktabläufe Serie H zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag, Brandschutz R90](fileadmin/_processed_/3/b/csm_SerH_2teilig_R90_8a8b28fb13.png "[Translate to EN:] Direktabläufe Serie H zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag, Brandschutz R90")
![[Translate to EN:] Direktabläufe Serie H seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/4/c/csm_SerH_seitl_Balkongeschoss_1a36e101a5.png "[Translate to EN:] Direktabläufe Serie H seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Einzelabläufe Serie H seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/f/7/csm_SerH_seitl_Platten_0ab023aed5.png "[Translate to EN:] Einzelabläufe Serie H seitlich für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette Einbau Detailskizze](fileadmin/_processed_/d/9/csm_DETAILSKIZZE_SERIE_H_bec0e4d5f3.png "[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette Einbau Detailskizze")
![[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette mit rundem Sieb](fileadmin/_processed_/8/c/csm_SERIE_H_MIT_RUNDEM_SIEB_3c69ba4dac.png "[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette mit rundem Sieb")
![[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette mit Holzbelag](fileadmin/_processed_/2/e/csm_SerieH_Holzbelag_ec621d6d38.png "[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette mit Holzbelag")
![[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette Reinigung](fileadmin/_processed_/a/1/csm_Reinigung_Ser_H_2fa6cae4eb.png "[Translate to EN:] LORO-X Balkonentwässerung Serie H mit Anschlussmanschette Reinigung")
Серия H
| LORO-Балконные прямые водостоки с соединительным рукавом - Серия H одна часть | |||
| Ду 70 | Ду 100 |
|
|

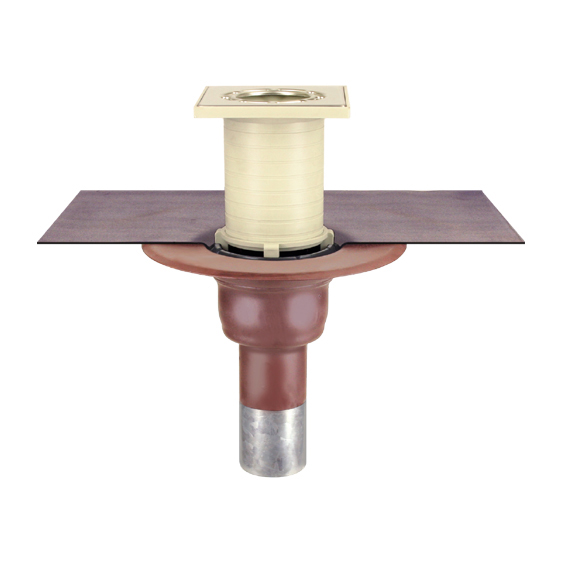

| а) без теплоизоляции | 16277.070X | 16277.100X |
|

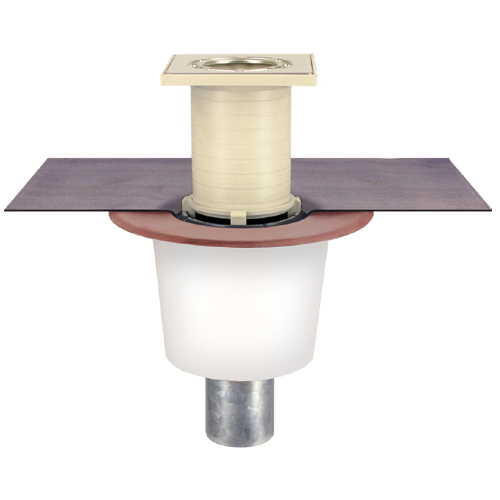

| б) с теплоизоляцией | 16390.070X | 16390.100X |
|
| LORO-Балконные прямые водостоки с соединительным рукавом - Серия H одна часть | |||
| Ду 70 | Ду 100 |
|
|
| а) без теплоизоляции | 16278.070X | 16278.100X |
|

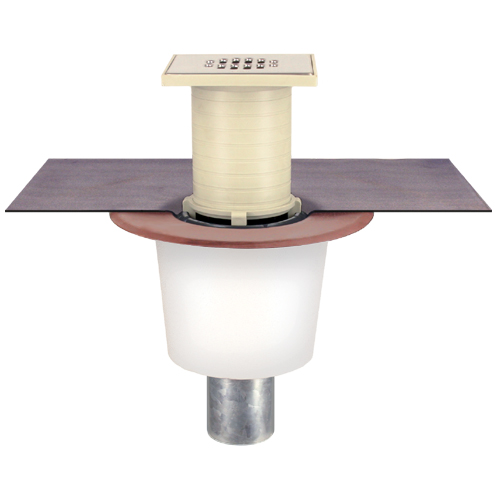

| б) с теплоизоляцией | 16391.070X | 16391.100X |
|
| LORO-Балконные прямые водостоки с соединительным рукавом - Серия H две части | |||
| Ду 70 | Ду 100 |
|
|

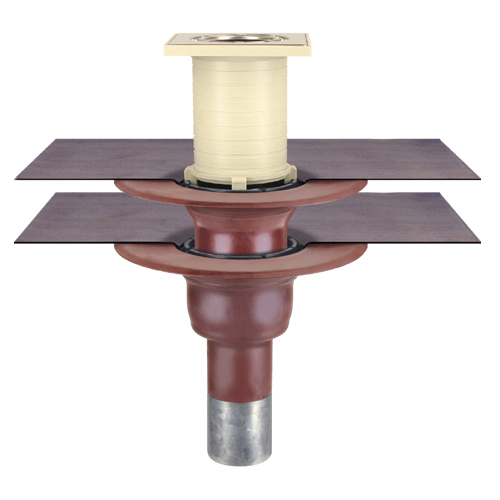

| а) без теплоизоляции | 16287.070X | 16287.100X |
|
| б) с теплоизоляцией | 16397.070X | 16397.100X |
|

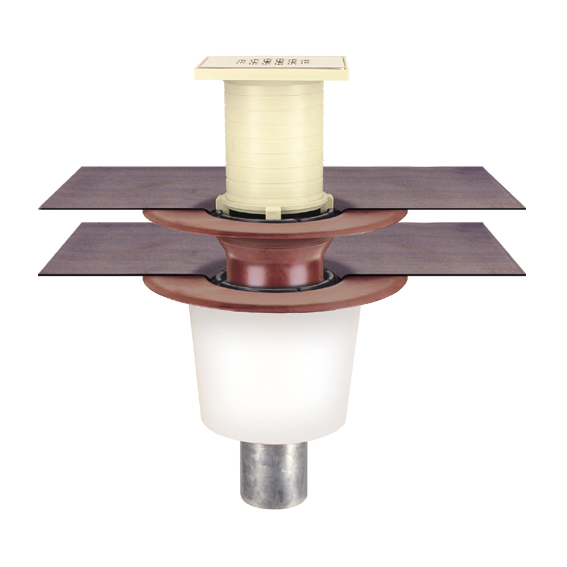

| LORO-Балконные прямые водостоки с соединительным рукавом - Серия H две части | |||
| Ду 70 | Ду 100 |
|
|
| а) без теплоизоляции | 16288.070X | 16288.100X |
|
| б) с теплоизоляцией | 16398.070X | 16398.100X |
|
Балконный сливной блок Базовый блок без сетчатого фильтра
|
LORO-X Балконный прямой слив Базовый блок, Серия H
состоит из: корпуса слива, соединительной муфты и зажимного кольца |
||||
| Ду 70 | Ду 100 |
|
||

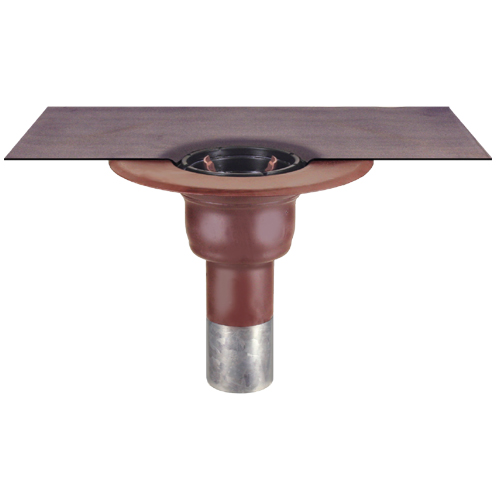

| Вертикальный сток | без теплоизоляции | 16225.070X | 16225.100X |
|
| с теплоизоляцией | 16226.070X | 16226.100X | ||

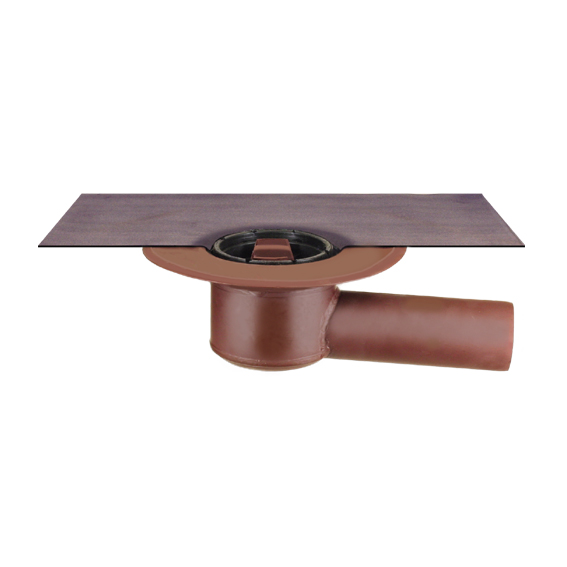

| Горизонтальный сток 3° | без теплоизоляции | 16220.070X |
|
|
| с теплоизоляцией | 16320.070X | |||
LORO-X Балконные противопожарные водостоки AbP.-No. P-MPA-E-09-010
|
Комплектные агрегаты - Серия H
с теплоизоляцией и противопожарной оболочкой |
||||

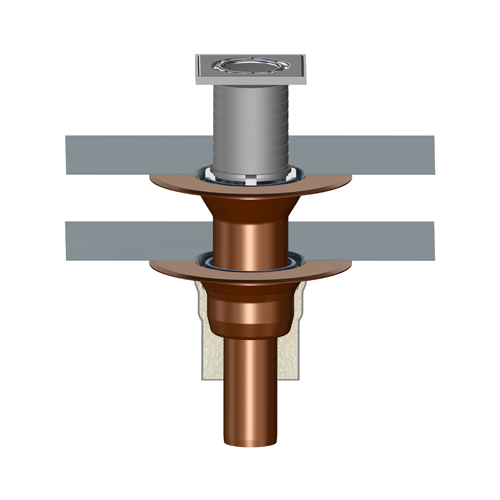

| Для балконных полов, двухсекционный | Ду 70 | Ду 100 |
|
|
| Вертикальный сток | противопожарный рукав | 16399.070X | 16399.100X | |

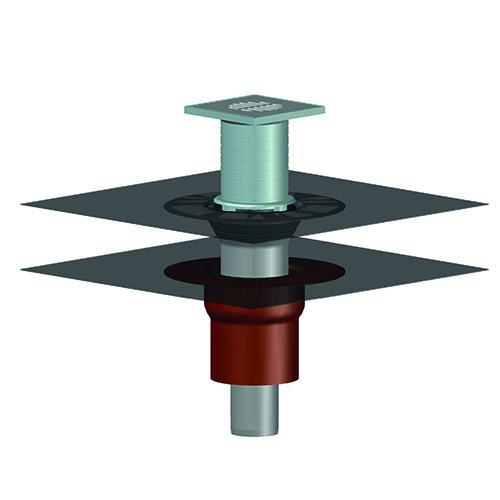

| Для верхних балконов, двухсекционный | Ду 70 | Ду 100 |
|
|
| Вертикальный сток | противопожарный рукав | 16598.070X | 16598.100X | |
|

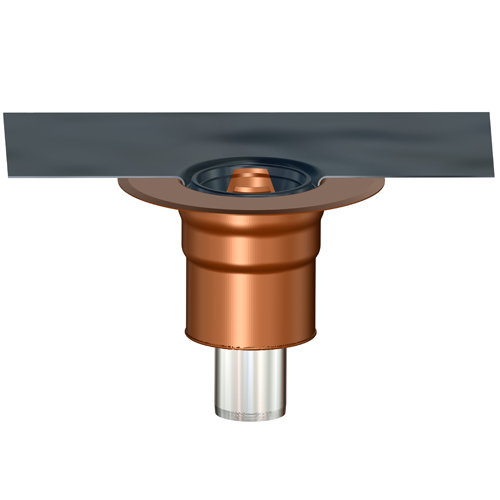

LORO-балконный сливной блок, серия H
DN 70, DN 100, с теплоизоляционной и противопожарной муфтой, зажимным кольцом и соединительной муфтой |
||||
| один кусочек | Ду 70 | Ду 100 |
|
|
| Вертикальный сток | с огнезащитным кожухом | 16283.070X | 16283.100X | |
|

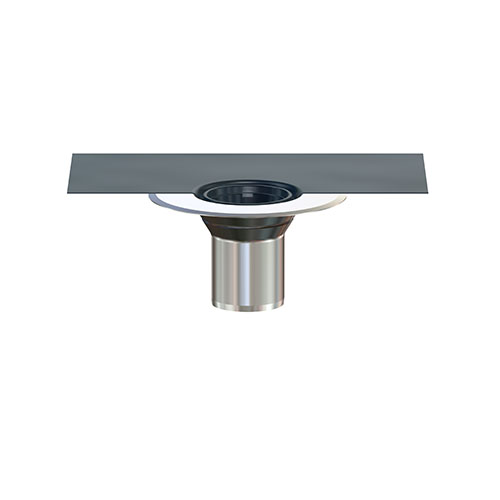

LORO-балкон с прямым сливом, удлинитель, серия H
состоит из: корпуса слива, соединительной муфты и зажимного кольца |
|||
| Ду 70 | Ду 100 |
|
|
| для высоты установки 60-120 мм | 16204.070X | 16204.100X | |
Фильтрующие элементы
|
Прямой слив ЛОРО-балкон Фильтроуловители серии Н
состоит из: сетчатого фильтра, опоры сетчатого фильтра и дренажного кольца |
|||||
| Ду 70 | Ду 100 | ||||

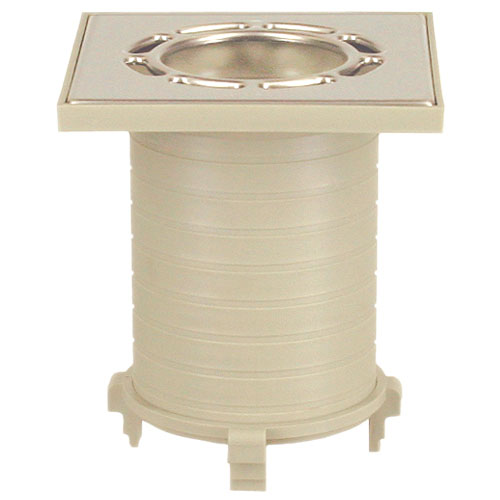

| с сетчатым фильтром для пола на балконе | 16303.070X | 16303.100X |
|
||

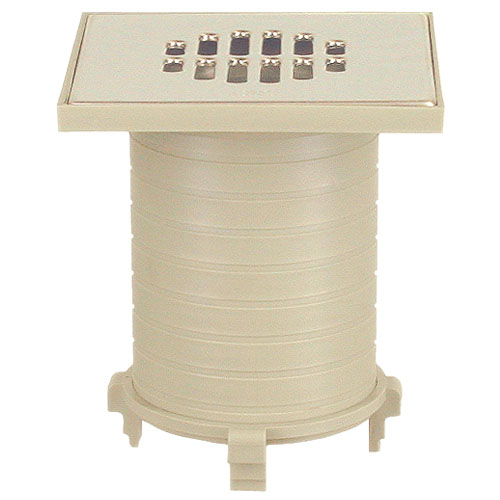

| с сеткой для верхних балконов | 16304.070X | 16304.100X |
|
||
Дополнительные компоненты
| Удлинительные трубы LORO-X | ||||
| Ду 70 | Ду 100 |
|
||

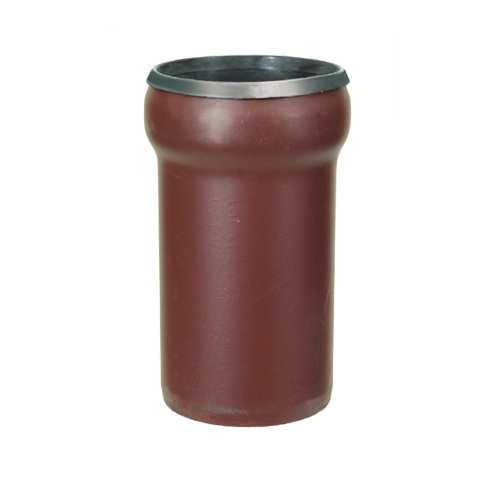

| Длина 110 мм и короткое гнездо | 16587.070X | 16587.100X | ||

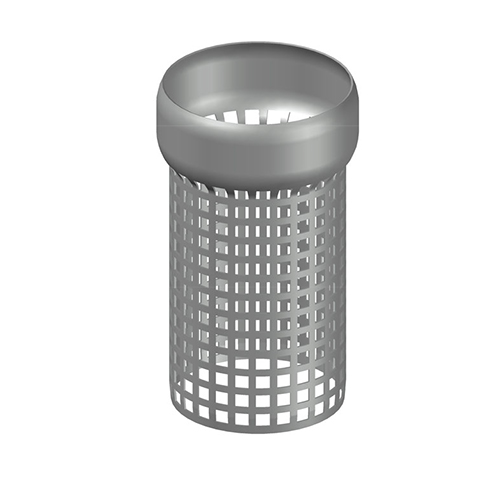

| Трубы фильтра LORO-X , изготовлен из нержавеющей стали | ||||
| Ду 70 | Ду 100 |
|
||
| Длина 110 мм и короткое гнездо | 16597.070X | 16597.100X | ||
Аксессуары
| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | |||
| Ду 050 | Ду 070 |
|
|
| совместим с трубами | 16800.050X | 16800.070X | |
| совместимый с сокетами | 16801.050X | 16801.070X | |
