Носик LORO-X
Сравнение производительности

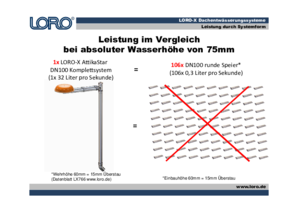

1x ЛОРО-КС АТТИКАСТАР DN100 в сборе сбрасывает 32 литра в секунду при высоте воды 75 мм на крыше с высотой водослива 60 мм (элемент заторов).

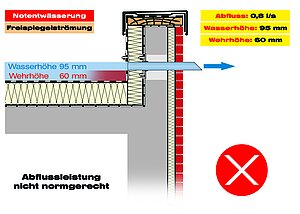

Чтобы добиться такой же скорости слива при использовании обычных изливов, 106x Круглые водосточные желоба DN100 должны быть установлены на высоте 60 мм. При заторе 15 мм эти водосточные желоба обеспечивают расход 0,3 литра в секунду при высоте воды на крыше 75 мм.
*Источник: спецификация LX766 .
Водосточные трубы LORO-X в соответствии со стандартами водостока с крыш
Кроме того, решения для водосточных труб без водосточной трубы должны достигать минимальных коэффициентов стока: как я могу быть в безопасности?
Растущее число случаев сильных дождей требует организации безопасного аварийного отвода воды на открытое пространство.
Благодаря своей высокой производительности, для аварийного отвода воды наружу часто используются современные системы сифонной подачи воды через парапет с паспортом производительности. Таким образом, количество необходимых водостоков и парапетных углублений значительно сокращается.
Однако также возможно, что водосточная труба не может быть или не должна быть установлена. В этом случае требуются эффективные водостоки!
Разные пропускные способности для одного стока?
Водосточные трубы без водосточной трубы не способны создать эффективный сифонный поток.
В случае так называемого «перегруженного гравитационного потока» и «сифонного потока» ускоряющий эффект водосточной трубы отсутствует. Это приводит к снижению скорости сброса.
Испытательные установки для парапетных водостоков, описанные в действующем стандарте DIN EN 1253, позволяют проводить испытания с водосточной трубой или без нее для определения пропускной способности.
Именно поэтому ведущие производители указывают для парапетных аварийных водостоков как минимум два показателя расхода: с одной стороны, пропускная способность с водосточной трубой, а с другой стороны, пропускная способность без водосточной трубы в качестве желоба.
Действующий стандарт DIN 1986-100 требует четких минимальных коэффициентов стока для аварийных сливов с гравитационным потоком для случая застоя воды на 35 мм выше края перелива. Высота края перелива для аварийных сливов может варьироваться в зависимости от использования интегрированного водослива или более высокой установки всего сливного отверстия.
Обычно для основного дренажа с самотечным потоком используется высота водослива 40 мм, а для основного дренажа с сифонным потоком — высота водослива 60 мм.
В целях безопасности: минимальные коэффициенты стока также для желобов!

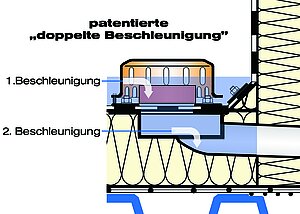

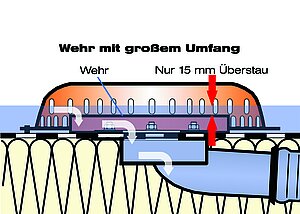

Для того чтобы соответствовать минимальным коэффициентам стока, требуемым стандартом DIN также и для версии с изливом, необходимо использовать специальную конструкцию водостока, которая увеличивает скорость слива.
Большинство парапетных водостоков DN 100, представленных на рынке, достигают минимальной скорости сброса 4,5 литра в секунду при переливе 35 мм только в сочетании со специальной испытательной установкой с водосточной трубой.
В случае установки водостока в здании без водосточной трубы коэффициенты стока, определенные в этой тестовой установке, уже не могут быть достигнуты.

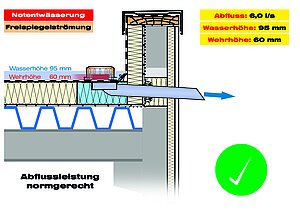

На основе трех примеров применения будут сопоставлены возможности различных решений по выпуску.
Для обеспечения объективной сопоставимости для всех трех примеров выполняются следующие условия: простая труба DN 100 устанавливается на высоте 60 мм, а водослив регулируется на высоту 60 мм для каждого парапетного водостока. (Все требуемые высоты водослива от 25 до 60 мм могут быть реализованы с помощью LORO.)
Вывод: вот как вы находитесь в безопасности
Если для аварийного водоотвода с плоских кровель используются водостоки с самотеком, то могут иметь место более низкие скорости сброса, чем предписано стандартами водоотвода с кровли DIN 1986-100 и EN 1253.
Водосточные трубы без водосточной трубы представляют собой особую ситуацию установки парапетных водостоков. Более низкая скорость сброса, чем определено в стандартной испытательной установке DIN для этого водостока, может быть следствием
В связи с тем, что в технических характеристиках производителя, как правило, в рекламных целях указывается скорость разряда с водосточная труба, возможность использования в качестве желоба без Часто водосточная труба недостаточно проверена.
Если в качестве излива используются парапетные водостоки, важно обратить пристальное внимание на данные производителя «без водосточной трубы» и сравнить указанное значение с минимальными коэффициентами стока по стандарту DIN 1986-100.
Доверяйте только явным доказательствам эффективности, таким как спецификации LX от специалиста по водостокам кровли LORO.
