Балконный дренаж LORO-X серии K с зажимным фланцем
![[Translate to EN:] LORO-X Balkonentwässerung Serie K mit Klemmflansch](fileadmin/_processed_/9/d/csm_19200.070X_7fdfca96b6.jpg "[Translate to EN:] LORO-X Balkonentwässerung Serie K mit Klemmflansch")
Серия LORO-VERSAL K включает в себя одинарные сливы с зажимным фланцем.
Серия K из 1 части, состоящая из: сливного бачка, уплотнительного кольца фланца, свободного фланца, дренажного кольца, квадратного держателя сита, 100 x 100 мм (для высоты установки 10 - 130 мм), квадратного сита из нержавеющей стали, 94 x 94 мм, класс K.
Серия K из 2 частей, состоящая из: дренажного поддона, уплотнительного кольца фланца, свободного фланца, уплотнительного элемента, ярусной вставки (для высоты установки 80 - 120 мм), уплотнительного кольца фланца, свободного фланца, дренажного кольца, квадратного держателя сетки, 100 x 100 мм (для высоты установки 10 - 130 мм), квадратного сита из нержавеющей стали, 94 x 84 мм, класс K.
Серия K изготовлена из нержавеющей стали.
Примеры применения Серия К
Балконы с гидроизоляционными мембранами, плиткой или тротуарной плиткой. Дополнительные примеры использования с подробным описанием вы найдете в нашей брошюре. Системы водоотвода для балконов LORO-X .
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/8/8/csm_SerK_1teilig_Platten_477749a5ba.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit Schalungsglocke](fileadmin/_processed_/0/8/csm_SerK_1teilig_Platten_Gl_0ef5648c32.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit Schalungsglocke")
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang](fileadmin/_processed_/5/9/csm_SerK_seit_1teilig_Platten_5781885b98.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang")
![[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](fileadmin/_processed_/c/f/csm_SerK_2teilig_Platten_85f9e98104.png "[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang](fileadmin/_processed_/d/2/csm_SerK_seit_2teilig_Platten_4b43bd6b60.png "[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang")
| LORO-VERSAL Балконные сливы с зажимным фланцем - Серия K одна часть | ||||
| Ду 50 | Ду 70 |
|
||

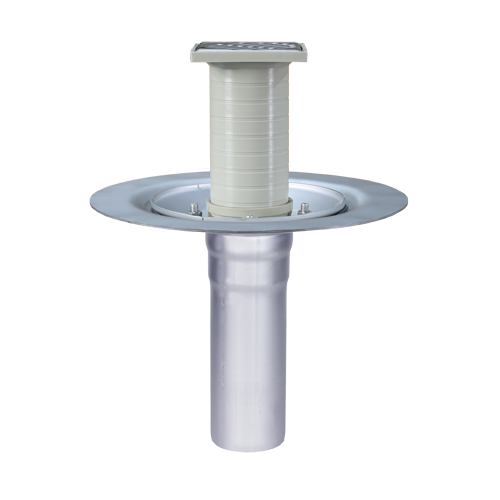

| вертикальная розетка | а) без теплоизоляции | 19200.050X | 19200.070X |
|

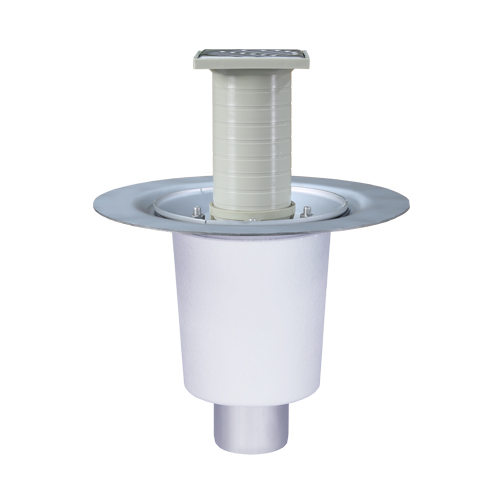

| б) с теплоизоляцией | 19210.050X | 19210.070X |
|
|
|
горизонтальная розетка
|

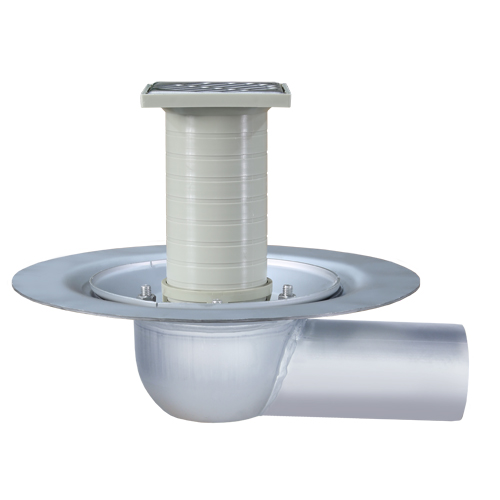

а) без теплоизоляции | 19205.050X | 19205.070X |
|

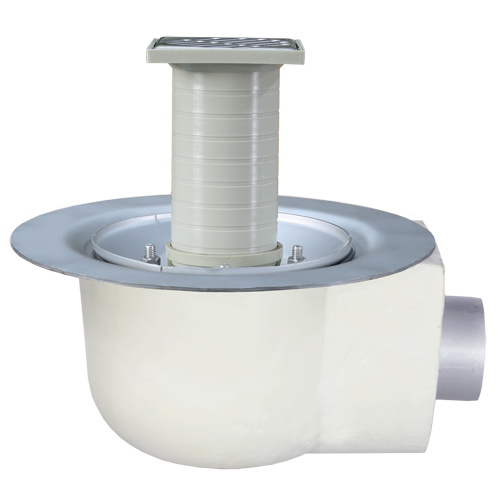

| б) с теплоизоляцией | 19215.050X | 19215.070X |
|
|
| LORO-VERSAL Балконные сливы с зажимным фланцем - Серия K две части | ||||
| Ду 50 | Ду 70 |
|
||

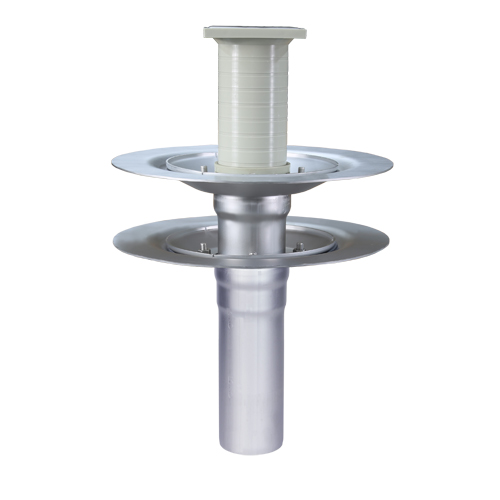

| вертикальная розетка | а) без теплоизоляции | 19250.050X | 19250.070X |
|

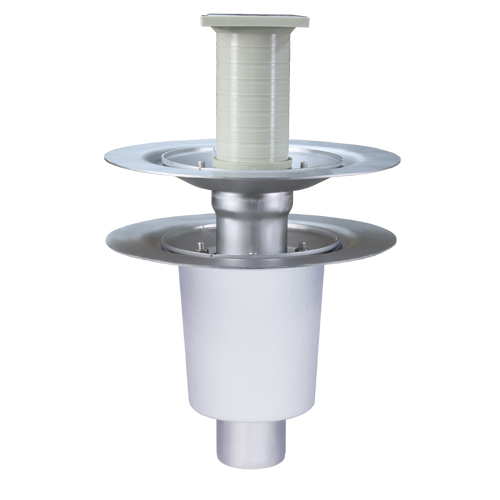

| б) с теплоизоляцией | 19260.050X | 19260.070X |
|
|
|
горизонтальная розетка
|

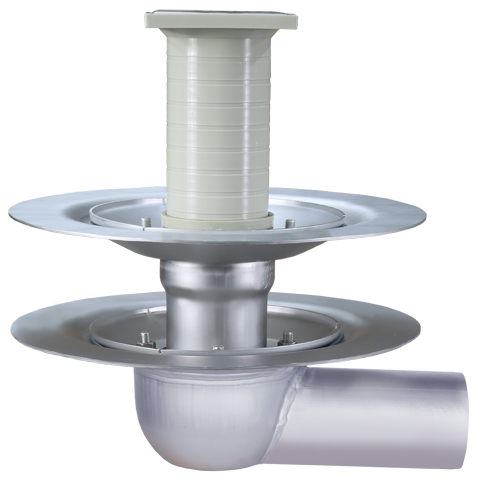

а) без теплоизоляции | 19255.050X | 19255.070X |
|

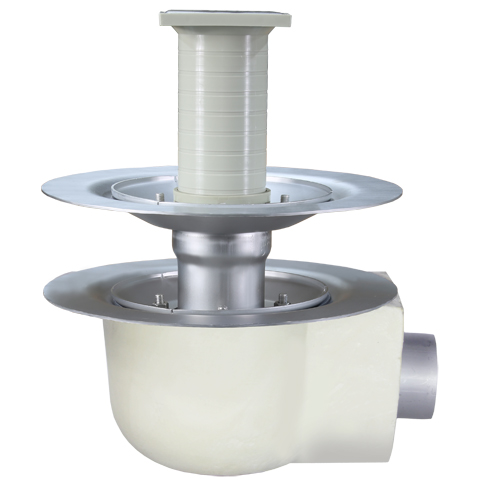

| б) с теплоизоляцией | 19265.050X | 19265.070X |
|
|
Дополнительные компоненты
| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | |||
| Ду 050 | Ду 070 |
|
|
| совместимость с трубами | 16800.050X | 16800.070X | |
| совместимый с сокетами | 16801.050X | 16801.070X | |
