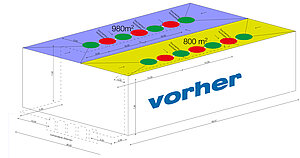

Первоначально площадь крыши была разделена на две части-зоны. Для каждой из этих зон была запланирована отдельная линия нижней точки. Вдоль этих двух линий должны были быть установлены 5 основных и 9 аварийных стоков, которые частично были подключены к горизонтальной коллекторной трубе в здании. Однако этот вариант означал бы большой объем работы, соответствующие отверстия для забора воды через крышу, уплотнения и длинные трубопроводы внутри здания.

Совместно с ответственным планировщиком были поставлены следующие цели: сократить количество водостоков и проходок через крышу, упростить монтаж труб и переместить трубы – если возможно – изнутри здания наружу. Проходов через крышу должно быть как можно меньше, а наклон крыши должен быть как можно проще. Главной задачей было объединить две части-зоны и найти одну общую линию нижней точки для всей крыши, чтобы сократить количество требуемых точек дренажа. Здесь необходимо сотрудничество с производителем градиентной изоляции.

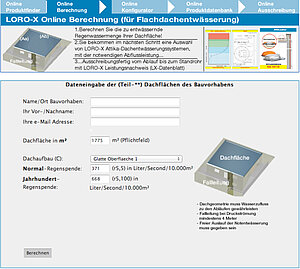

С помощью базовой информации о конструкции крыши выбираются подходящие водостоки. Этот выбор можно осуществить с помощью онлайн-конфигуратора на www.loro-x.com , например.

Выбор подходящей системы быстро дал поразительный результат: для всей площади 1,780 м2 ² , достаточно 1 сифонной дренажной системы LORO-X DRAINJET для основного дренажа, а также 1 системы для аварийного дренажа с 1 кровельным водостоком каждая. Таким образом, наиболее важным изменением стало перепланирование уклона крыши, чтобы дождевая вода могла надежно транспортироваться с поверхности крыши в высокопроизводительные дренажные системы.

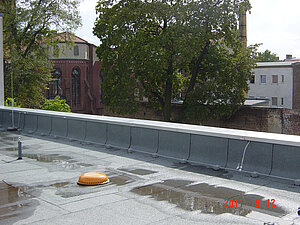

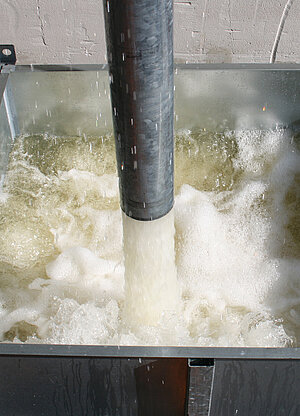

Тот факт, что предлагаемая система аварийного водоотвода LX961 реализует скорость сброса до 94,4 л/с при высоте воды на крыше 75 мм, обеспечивает повышенную безопасность в случае неожиданного сильного дождя по сравнению с нормативным расчетом на основе среднего столетнего количества осадков.

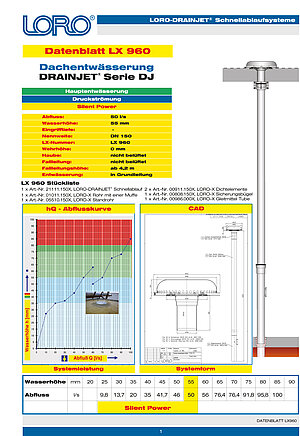

С помощью спецификации LX форма и мощность системы предлагаемого решения могут быть напрямую согласованы с условиями строительства проекта.

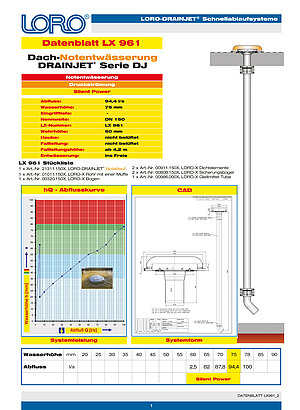

На первый взгляд, характеристики системы водоотвода с крыши можно найти в практическом списке характеристик спецификации LX. Благодаря краткому списку характеристик на спецификации LX, дополненному кривой сброса и чертежом CAD системы, проектировщик получает не только оптимальное доказательство производительности, но и одновременно наглядную иллюстрацию водоотвода с крыши для переработчиков на строительной площадке.

Благодаря новому планированию ската крыши в виде единой U-образной линии с нижней точкой удалось удовлетворить сразу несколько пожеланий:

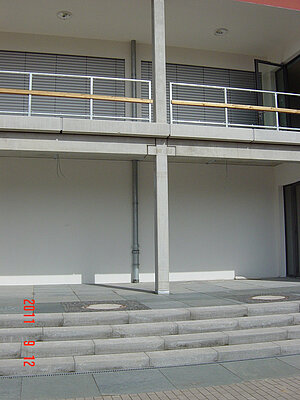

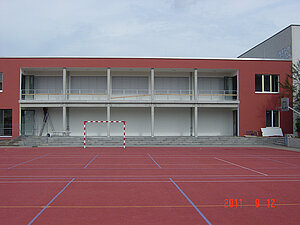

Объем работы можно значительно сократить. Вместо 14 в зоне крыши необходимо установить только 2 воронки LORO-X. Каждый дренаж расположен непосредственно над водосточной трубой, поэтому в здании нет необходимости в горизонтальной коллекторной трубе. Исходное положение соединения водосточной трубы с контейнером для сбора дождевой воды в земле может быть сохранено. Устойчивая к атмосферным воздействиям, небьющаяся, противоточная и оптически привлекательная водосточная труба из оцинкованной стали установлена ​​снаружи фасадного здания и, следовательно, больше не находится в здании.

Полная установка обеих систем водоотвода с крыши производилась снаружи через открытый крытый коридор. Таким образом, водосточная труба из водосточной трубы из стали LORO-X, устойчивой к атмосферным воздействиям и небьющейся, могла быть установлена ​​без каких-либо проблем. Для оптимального обеспечения водостоков LORO-X DRAINJET с удобным зажимным фланцем в виде конструкции со свободным и фиксированным фланцем, водой, линия нижней точки была расширена в точках водоотвода для обеспечения кругового притока. Благодаря новой запланированной линии нижней точки требуемая «высота» градиентной изоляции могла быть значительно уменьшена, поскольку расстояния между низкими и высокими точками могли быть уменьшены.
