LORO-X Балконные трапы серии BE DN 50 и 70
Одинарный слив с опорным краем, изготовлен из стали серии A и B DN 50 и 70
Область применения:
Балконы без герметизирующих листов с литым асфальтом, сборной стяжкой или плиткой на растворной подушке
Пример применения серии BE
Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре. Балконные дренажные системы LORO-X.
.
![[Translate to EN:] LORO-X Balkonentwässerung Serie BE beinhaltet Einzelabläufe mit Stützrand aus Stahl mit Endsieb und angeschlossenem Fallrohr mit Langmuffe zum Anschluss der Fallleitung zwischen den Balkongeschossen](fileadmin/_processed_/9/1/csm_SerBE_Platten_fa877d9c38.png "[Translate to EN:] LORO-X Balkonentwässerung Serie BE beinhaltet Einzelabläufe mit Stützrand aus Stahl mit Endsieb und angeschlossenem Fallrohr mit Langmuffe zum Anschluss der Fallleitung zwischen den Balkongeschossen")

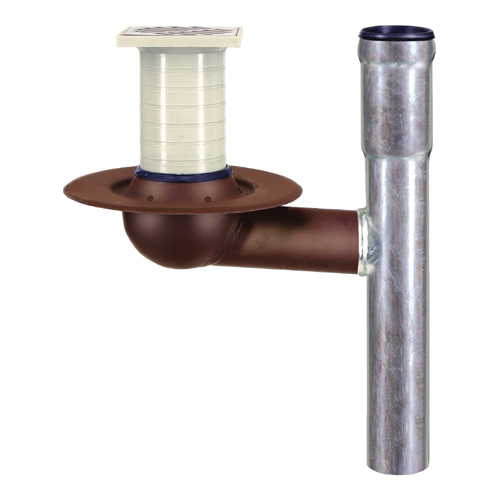

| LORO-X Балконные дренажные устройства с опорным краем - Серия BE одна часть | |||
| Ду 50 | Ду 70 |
|
|
| с нисходящей трубой длиной 300 мм | 15112.050X | 15112.070X |
|
Дополнительные компоненты серии A, B и BE
| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | |||
| Ду 050 | Ду 070 |
|
|
| совместим с трубами | 16800.050X | 16800.070X | |
| совместимость с розетками | 16801.050X | 16801.070X | |
| LORO-X Защита от обратного потока для балконных трапов DN 70 | |||
| Ду 070 |
|
||
| 15219.070X | |||
| Нагревательный ленточный кабель для водостоков LORO | ||
| Длина нагревательной ленты 1100 мм | 19853.000X |
|
отдельные части
| А | Б | БЫТЬ | ДН | Арт.-№ | |
| Корпус трапа, с опорной кромкой 35 мм, вертикальный сток | + | + | 50 | 15679.050X | |
| Корпус водостока, с опорным краем 35 мм, горизонтальный сток, 3° | + | + | 50 | 15879.050X | |
| Корпус водостока, с опорным краем 35 мм, вертикальный сток | + | + | 70 | 15679.070X | |
| Корпус водостока, с опорным краем 35 мм, горизонтальный сток, 3° | + | + | 70 | 15879.070X | |
| Балконный слив (без фильтра), длина водосточной трубы 300 мм | + | 50 | 15119.050X | ||
| Балконный слив (без фильтра), длина водосточной трубы 300 мм | + | 70 | 15119.070X | ||
| Фильтр пластиковый, квадратный 82 мм | + | + | 15091.000X | ||
| Фильтр из нержавеющей стали, квадратный 94 мм | + | + | 15096.000X | ||
| Крепление для фильтра, квадратное 100 мм | + | + | 15094.000X | ||
| Уплотнительные элементы, Ду 70 мм | + | + | 70 | 00911.070X |
