LORO-X Балконные трапы серии A и B
Серия А включает в себя одинарные сливы с опорным краем из стали с концевым фильтром.
Серия B включает в себя одинарные сливы с опорным бортиком из стали с регулируемой по высоте опорой сетчатого фильтра и концевым сетчатым фильтром из нержавеющей стали.
Обе серии имеют отверстия для просачивания воды над опорным краем, что позволяет избежать образования остаточной воды.
Пример применения Серии А и В
Дополнительные примеры применения с подробным описанием вы найдете в нашей брошюре. Балконный дренаж LORO-X .
| LORO-X Балконные сливы с опорным краем - Серия A | ||
| Ду 50 |
|
|

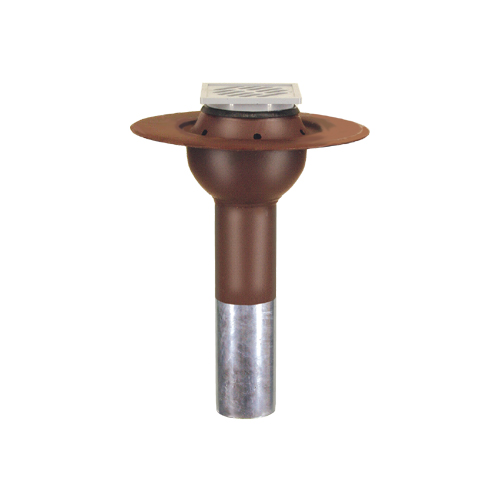

| вертикальная розетка | 15671.050X |
|
|
горизонтальная розетка
|

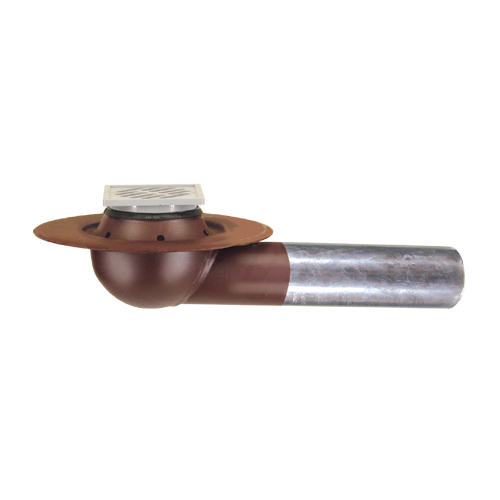

15871.050X |
|
| LORO-X Балконные сливы с опорным краем - Серия B одна часть | |||
| Ду 50 | Ду 70 |
|
|

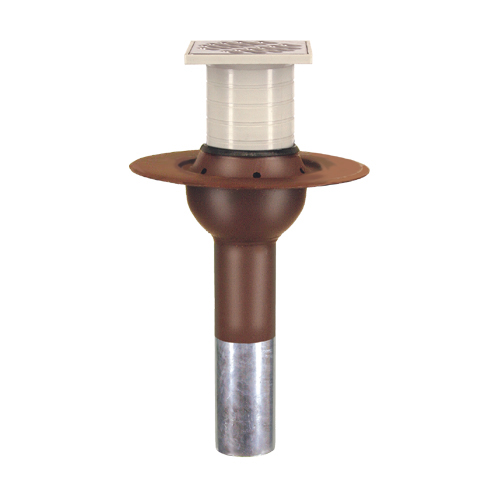

| вертикальная розетка | 15672.050X | 15672.070X |
|
|
горизонтальная розетка
|

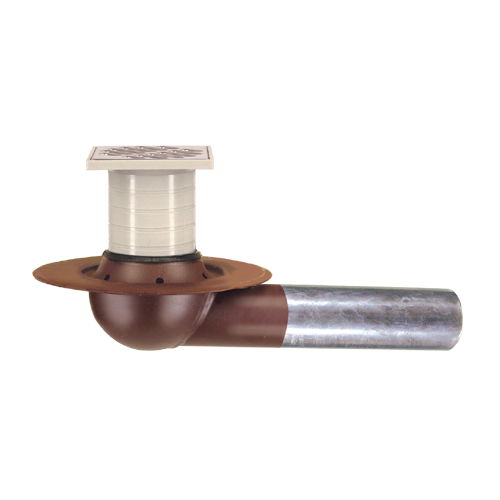

15872.050X | 15872.070X |
|
Дополнительные компоненты серии A, B и BE
| LORO-балконный дренажный воротник изготовлен из нержавеющей стали, материал-№ 1.4301, толщина материала 1 мм | |||
| Ду 050 | Ду 070 |
|
|
| совместим с трубами | 16800.050X | 16800.070X | |
| совместимый с сокетами | 16801.050X | 16801.070X | |
| Нагревательный ленточный кабель для водостоков LORO | ||
| Длина нагревательной ленты 1100 мм | 19853.000X |
|
| LORO-X Защита от обратного потока для балконных сливов DN 70 | |||
| Ду 070 |
|
||
| 15219.070X | |||
отдельные части
| А | Б | БЫТЬ | ДН | Арт.-№ | |
| Корпус водостока, с опорным краем 35 мм, вертикальный сток | + | + | 50 | 15679.050X | |
| Корпус водостока, с опорным краем 35 мм, горизонтальный сток, 3° | + | + | 50 | 15879.050X | |
| Корпус водостока, с опорным краем 35 мм, вертикальный сток | + | + | 70 | 15679.070X | |
| Корпус водостока, с опорным краем 35 мм, горизонтальный сток, 3° | + | + | 70 | 15879.070X | |
| Балконный слив (без фильтра), длина водосточной трубы 300 мм | + | 50 | 15119.050X | ||
| Балконный слив (без фильтра), длина водосточной трубы 300 мм | + | 70 | 15119.070X | ||
| Фильтр пластиковый, квадратный 82 мм | + | + | 15091.000X | ||
| Фильтр из нержавеющей стали, квадратный 94 мм | + | + | 15096.000X | ||
| Крепление для фильтра, квадратное 100 мм | + | + | 15094.000X | ||
| Уплотнительные элементы, Ду 70 мм | + | + | 70 | 00911.070X |
