LORO-X Series 49 DRAINJET Основной-Аварийный-Комбинированный
Комбинированная система основного и аварийного водостока LORO-X с основным и аварийным водостоком в одной системе основана на проверенном принципе «труба в трубе» компании LORO.
Аварийный дренаж транспортируется по внутренней трубе через то же отверстие в крыше, что и основной дренаж.
Основные аварийные комбинированные дренажи LORO-X имеют колпак, специально разработанный для 2 путей потока с 2 входными отверстиями, расположенными друг над другом. Нижний ряд щелей для основного дренажа. Верхний ряд щелей на уровне водослива для аварийного дренажа.
Дополнительные примеры применения с подробным описанием вы найдете в нашем Aktuell 151 для комбинированного вертикального основного и аварийного водостока плоских кровель LORO-X ( Новости 151.pdf ).
Области применения
Водоотвод с плоской кровли с раздельными внутренними выпускными трубами, дренаж колонн, свесы кровли.

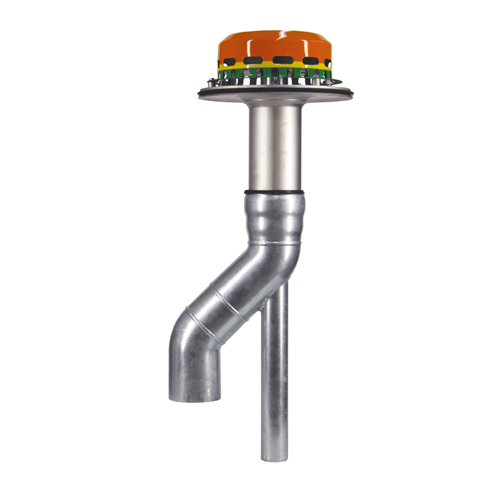

DN 100/50 с отдельными выходными трубами
|
ЛОРО-Х
Основной-
Чрезвычайная ситуация
-Комбинированная система водостока
с зажимным фланцем, Ду 100/50 производительность дренажа согласно спецификации ЛХ 842 Основной дренаж: 13,5л/с (вод. ст. 55 мм) Аварийный дренаж: 7,5 л/с (вод. ст. 75 мм) |
|
|
|
|
Ду 100/Ду 50 | |
| 21527.100X | ||
Ду 100/50
| LORO-X Серия 49 Основной- чрезвычайная ситуация- комбинированный вертикальный водосток, DN 100/50 | ||||||
| Ду 100/50 | ||||||
|

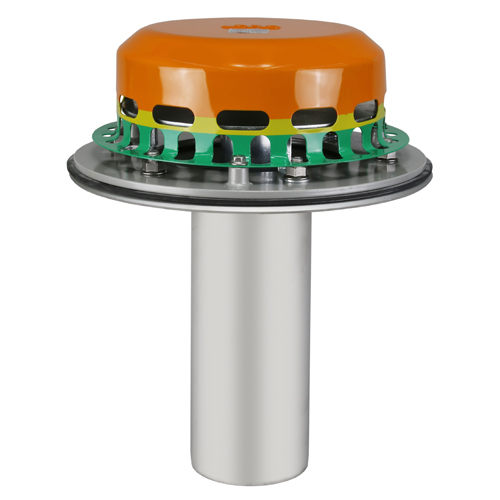

Вертикальный
сток |
без теплоизоляции | 21529.100X |
|
|||

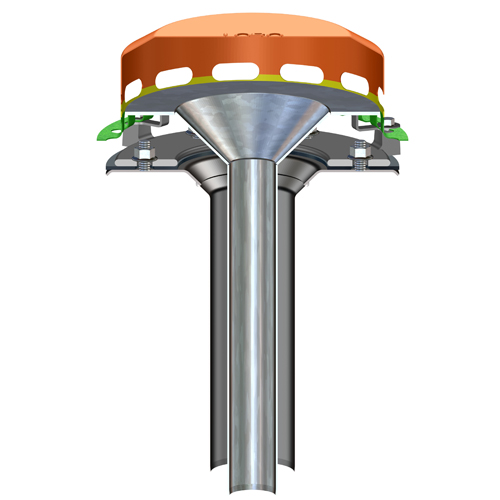

LORO-X серии 49 Основной-аварийный - комбинированный вертикальный основной и аварийный в одной системе.
с зажимным фланцем, из нержавеющей стали, DN 70/40, согласно DIN EN 1253, для дренажа столбов LORO-X, LORO-QUATTROFLUX этаж с отступом и свесом крыши
Ду 70/40
| LORO-X Серия 49 Основной- чрезвычайная ситуация- комбинированный вертикальный водосток, DN 70/40 | ||||||
| Ду 70/40 | ||||||
|
Вертикальный
сток |
без теплоизоляции | 21539.070X |
|
|||
