LORO-X QUATTROFLUX дренаж с понижением уровня воды
Водоотвод с пониженным этажом представляет собой систему водоотвода с крыш для зданий с пониженным этажом, отвечающую специальным стандартным требованиям или требованиям, предъявляемым к зданию. С помощью дренажа с пониженным этажом LORO-X полный дренаж крыши и террасы на крыше может быть реализован как целостное решение технологии дренажа крыши для сидения на открытом воздухе.
4 пути потока:
1. Основной водоотвод с кровли
2. Аварийный дренаж кровли на открытом воздухе
3. Основной водоотвод террасы на крыше
4. Аварийный дренаж террасы на крыше на открытом воздухе

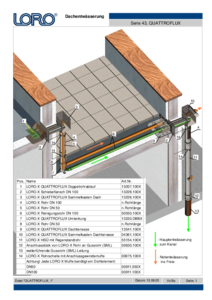

Пример применения дренажа нижних этажей QUATTROFLUX
| LORO-X Серия 43, Основной- чрезвычайная ситуация -комбинация КВАТРОФЛЮКС двойная труба - крыша |
|
|
| DN 100/100 | ||
| проход через крышу 103 мм | 13207.100X | |
| LORO-X Серия 43 КВАТРОФЛЮКС терраса на крыше с фильтром (зажимной фланец) |
|
|
| DN 100 | ||
|
дренаж террасы на крыше (2 x DN 100)
проходка водостока с крыши (2 x DN 50) |
13541.100X | |

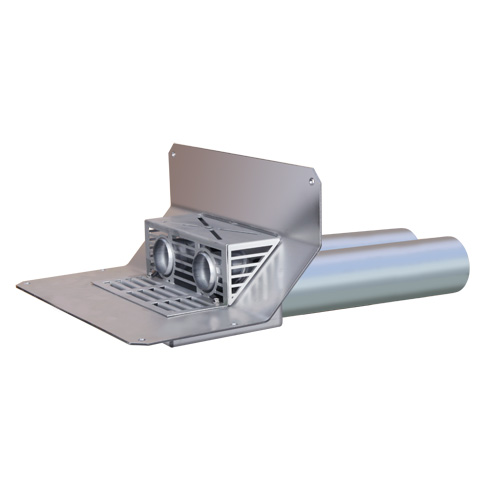

| LORO-X Серия 43 КВАТРОФЛЮКС терраса на крыше с фильтром (связующий фланец) |
|
|
| DN 100 | ||
|
дренаж террасы на крыше (2 x DN 100)
проходка водостока с крыши (2 x DN 50) |
13544.100X | |

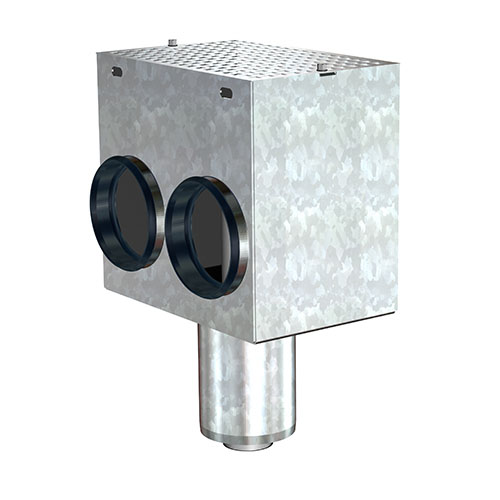

| ЛОРО-КС КВАТРОФЛЮКС крышный коллекторный ящик |
|
|
|
|
DN 100 | |
|
с внутренней трубкой Пито для разделения
основной и аварийный дренаж |
13226.100X | |

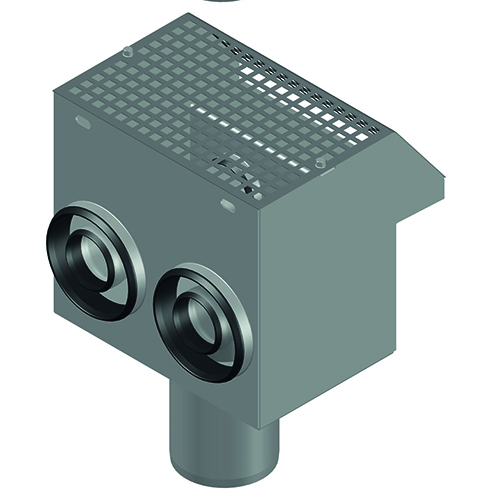

| ЛОРО-КС КВАТРОФЛЮКС коллекторная коробка для террасы на крыше |
|
|
|
|
DN 100 | |
|
с двумя путями потока в водосточную трубу
и два пути потока в открытое пространство |
04361.100X | |

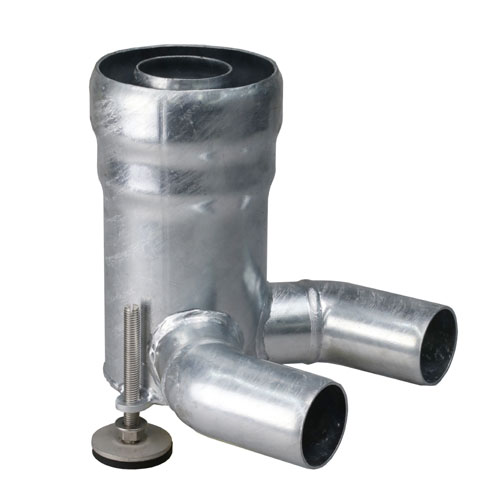

| ЛОРО-КС КВАТРОФЛЮКС прогиб террасы на крыше |
|
|
|
|
DN 100/50/50 | |
|
от стояка «труба в трубе» (DN 100/50)
в двойную трубу (DN 50/50) под тротуарной плиткой |
13220.DBBX | |
| ЛОРО-КС Высокопроизводительный безопасный перелив с трубой стояка |
|
|
|
|
DN 100 | |
| Длина 1500 мм, из оцинкованной стали | 55154.100Х | |
Решетки LORO-X с трубным проходом и без него
для парапетных и плоских кровельных водостоков LORO-X, а также для оптимального проникновения стальных водосточных труб LORO-X в случае малоэтажного и каскадного строительства.

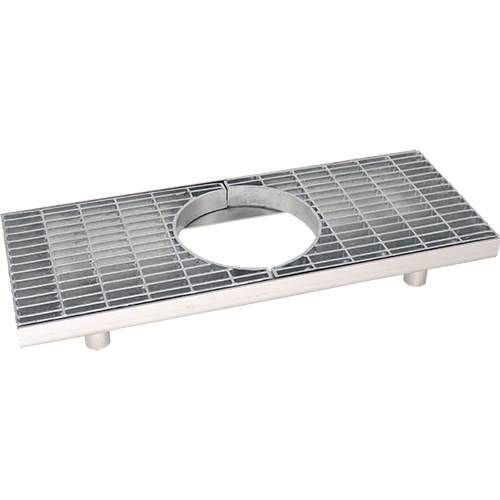

| Решетчатый блок LORO-X, с проникновение трубы |
|
|
|
|
DN 100 | |
| 400 мм х 150 мм | 60401.100Х | |

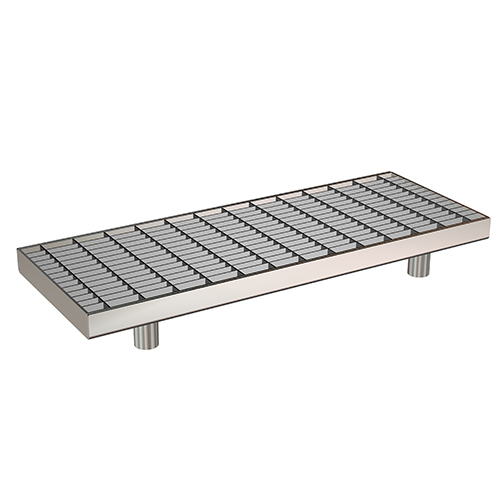

| Решетчатый блок LORO-X, без проникновение трубы |
|
|
|
|
||
| 400 мм х 150 мм | 60402.000X | |

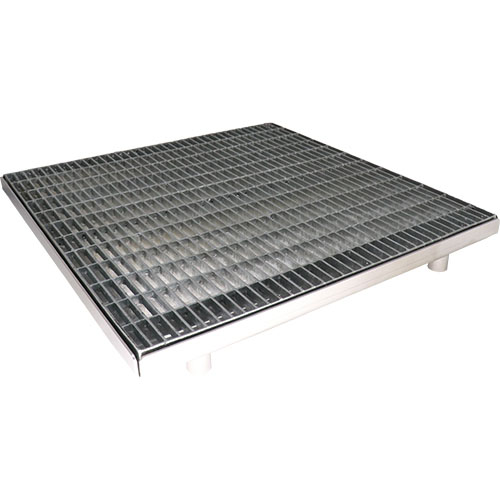

| Решетчатый блок LORO-X для водостоков LORO-X |
|
|
|
|
||
| 400 мм х 400 мм | 60403.000X | |

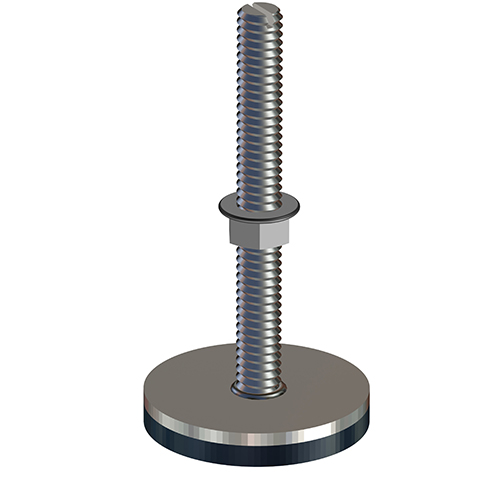

| LORO-X Стопа, регулируемая высота для всех решетчатых блоков |
|
|
|
|
||
| 80 мм X 100 мм для решетчатого блока | 60414.000X | |
| 100 мм X 120 мм для решетчатого блока | 60415.000X | |
| 120 мм X 140 мм для решетчатого блока | 60416.000X | |
