Примеры применения серии V-AK
Балконный слив LORO с элементами крепления серии V-AK для герметизации балкона жидкими пластиками в области стены
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Einzelablauf](fileadmin/_processed_/e/c/csm_SerV_2_1_A_80d521424f.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Einzelablauf")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Direktablauf](fileadmin/_processed_/f/d/csm_SerV_2_2_A_d90eaf3dc3.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Direktablauf")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Einzelablauf mit Plattenbelag](fileadmin/_processed_/6/2/csm_SerV_2_3_A_ff9f6c9284.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Einzelablauf mit Plattenbelag")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Direktablauf mit Plattenbelag](fileadmin/_processed_/4/7/csm_SerV_2_4_A_eb5bce86f7.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung als Direktablauf mit Plattenbelag")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung zweiteilig mit Serie V-FL als Einzelablauf](fileadmin/_processed_/d/5/csm_SerV_6_1_1d37bbee11.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Aufkantung zweiteilig mit Serie V-FL als Einzelablauf")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Einzelablauf](fileadmin/_processed_/b/1/csm_SerV_4_1_A_4d97a97a0d.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Einzelablauf")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Direktablauf](fileadmin/_processed_/c/2/csm_SerV_4_2_A_1e94c76896.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Direktablauf")
![[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Einzelablauf mit Plattenbelag](fileadmin/_processed_/7/a/csm_SerV_4_3_A_8290f5d959.png "[Translate to EN:] LORO-X Balkonablauf Serie V-AK mit Eck-Aufkantung als Einzelablauf mit Plattenbelag")
|
Базовый блок для балконных сливов LORO-X, серия V
состоит из: корпуса основания, опалубочного гриба и опалубочного купола |
|||
| Ду 70 | Ду 100 |
|
|
| важный дополнительный компонент | 21400.070X | 21400.100X |
|
|
Теплоизоляционный базовый блок для ЛОРО-балкона, серия V
состоит из: опалубочного гриба, теплоизоляционного корпуса и крепежного винта |
|||
| Ду 70 | Ду 100 |
|
|
| 21401.070X | 21401.100X | ||
|
Отдельные блоки/Дополнительные компоненты для базового корпуса LORO-Балконные трапы, Серия V
|
|||
| Ду 70 | Ду 100 | ||
|
Опалубочный гриб
|
18110.070X | 18110.100X |
|
|
Базовый корпус Серия V
|
21210.070X | 21210.100X |
|
|
Теплоизоляционный корпус
|
18108.070X | 18108.100X |
|
|
Опалубка купола
|
18100.070X | 18100.100X |
|
|

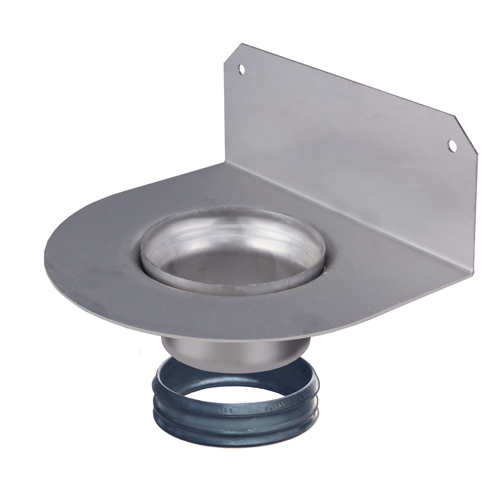

Настройте элементы для версии one pice
Серия V-AK, с выступающим соединительным фланцем для герметизации жидких пластиков на стеновых поверхностях |
|||
| Ду 70 | Ду 100 |
|
|
| состоит из: удлиненного корпуса с приподнятым соединительным фланцем, уплотнительного элемента DN 100 | 20430.070X | 20430.100X | |
|

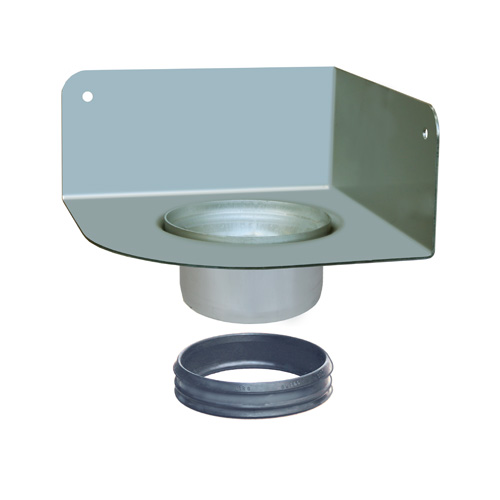

Настройте элементы для цельной версии
Серия V-AK, с выступающим соединительным фланцем для герметизации от жидкого пластика в угловых зонах стен |
|||
| Ду 70 | Ду 100 |
|
|
| В состав входят: установочный элемент с приподнятым угловым фланцем, уплотнительный элемент DN 100 | 20450.070X | 20450.100X | |
|

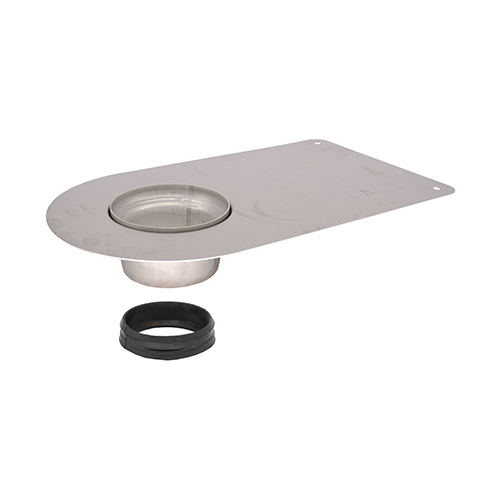

Aufsatzelemente für einteilige Ausführung,
Серия V-AK, с клебефланшем и разнообразным абкантфланшем
Новая переменная ставка в Серии V-AK может стать переменной Abstand des Fallrohres zur Wand des Balkons, поэтому газировка будет оптимальной для оптимального выбора. |
|||
| Ду 70 | Ду 100 |
|
|
| изготовлен из нержавеющей стали | 21219.070X | 20461.100X | |
|

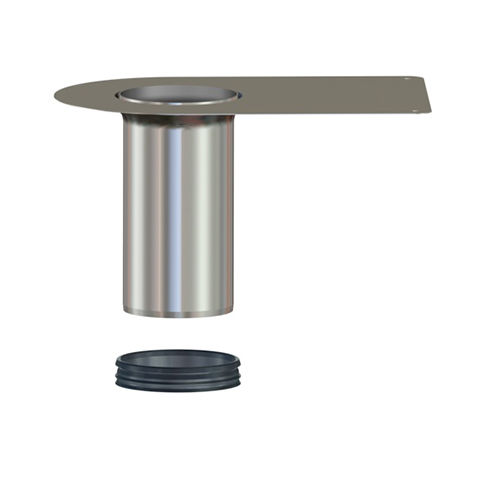

Aufsatzelemente mit aufgekantetem Klebeflansch
Серия V-AK, Etageneinsatzeinheit mit Klebeflansch und
переменная Abkantflansch für Abdichtung aus Flüssigkunststoffen |
||
| Ду 100 |
|
|
| из Эдельшталь | 20462.100X | |
|

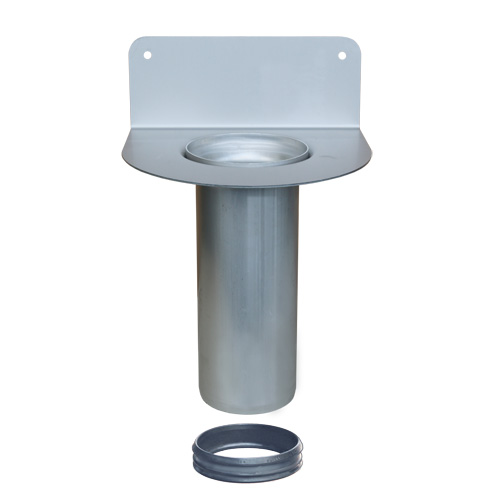

Удлинители для версии из двух частей
Серия В-АК, Удлинитель с приподнятым фланцем для герметизации жидких пластиков на стеновых поверхностях |
|||
| Ду 70 | Ду 100 |
|
|
| В состав входят: Удлинительный корпус с выступающим соединительным фланцем, уплотнительный элемент DN 100 | 20435.070X | 20435.100Х | |
|

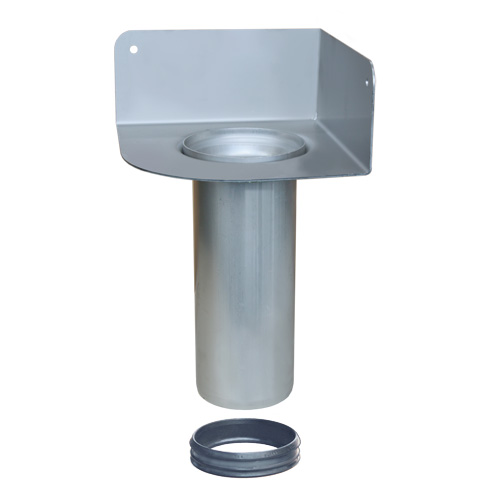

Удлинители для версии из двух частей
Серия В-АК, Удлинитель с приподнятым фланцем для герметизации жидких пластиков в угловых зонах стен |
|||
| Ду 70 | Ду 100 |
|
|
| Состоит из: Удлинительный корпус с приподнятым соединительным угловым фланцем, уплотнительный элемент DN 100 | 20455.070X | 20455.100X | |
|
LORO-Балконный фильтр круглый,
состоит из: сетчатого фильтра круглого, опорного кольца |
|||
| Ду 70 | Ду 100 |
|
|
|
без отверстия для трубы
|
20421.070X | 20421.100X |
|
|
с отверстием для трубы
|
20422.070X | 20422.100X |
|
|
LORO Балконный стяжной элемент квадратный 150 x 150 мм, для балконной конструкции с дополнительным покрытием
В комплект входят: квадратный фильтр 150 мм x 150 мм, крепление фильтра, регулируемое по высоте опорное кольцо. |
|||
| Ду 70 | Ду 100 |
|
|
| без отверстия для трубы | 20424.070X |
|
|
|
с отверстием для трубы
|
20423.070X |
|
|
| без отверстия для трубы | 20424.100X |
|
|
|
с отверстием для трубы
|
20423.100X |
|
|
|
с отверстием для трубы
|
18103.100X |
|
|

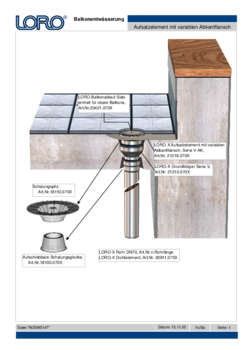

Примеры применения серии V-AK переменная
![[Translate to EN:] LORO-X Balkonentwässerung Serie V-AK variabel](fileadmin/_processed_/b/1/csm_W20W0147_95dd7b5ee9.png "[Translate to EN:] LORO-X Balkonentwässerung Serie V-AK variabel")
